Сканер відбитка пальців

15

Якщо вам набридло тягати з собою зв’язку ключів від авто / мототехніки, то зверніть увагу на цю статтю. З неї ви дізнаєтеся, як зібрати модуль сканера відбитка пальців, який потім можна встановити на будь-яку авто/мототехніку або використовувати для управління будь-яким електро пристроєм.

Інструменти та матеріали: — ардуіно нано; — датчик відбитків пальців; — модуль реле;

Крок перший: модуль відбитків пальцевв даній збірці використовується модуль сканера відбитків пальців r307.модуль відбитків пальців r307 складається з оптичного датчика відбитків пальців, високошвидкісного процесора dsp, високопродуктивного алгоритму вирівнювання відбитків пальців, високопродуктивних мікросхем flas. Мають стабільну продуктивність, просту структуру, з введенням відбитків пальців, обробкою зображень, зіставленням відбитків пальців, пошуком, зберіганням шаблонів та іншими функціями.

Безпека є серйозною проблемою в повсякденному житті, і цифрові замки стали важливою частиною цих систем безпеки.

Датчик відбитків пальців, який тут використовується, є датчиком оптичного типу. Існує ще два типи датчиків, таких як ємнісні, які можна знайти в смартфонах, і ультразвукові, які ще знаходяться на стадії тестування. Обидва ці варіанти дорогі, тому для хобі простіше і дешевше використовувати оптичні датчики.

Принцип роботи цього оптичного датчика відбитків пальців полягає в тому, що він робить знімок візерунка на пальцях, а потім використовує певний алгоритм, щоб зіставити його зі збереженими даними і відобразити результат.

деякі технічні характеристики датчика: джерело живлення: 3,8-7,0 в постійного токарабочий струм: 65 маинтерфейс: uart (логічний рівень ttl)рівень безпеки: 5 (вищий)температура: від -20 ° c до + 60 °розмір сенсорної області: 14,5 * 19,4 ммгабаритный розмір: 54 * 20 * 20,5 мм

Крок другий: підключення датчика до arduinoдатчик відбитків пальців має 6 проводів, з яких, в даному випадку, використовуються тільки 4. Два дроти будуть використовуватися для живлення і два для даних.підключення: червоний до 5в, чорний до gnd, зелений до контакту d2білий до контакту d3сигнальний провід релейного модуля підключається до входу 12 цифрового виведення arduino.

Схему майстер збирає на монтажній платі.

Крок третій: програмне забезпеченнящоб завершити цей проект, потрібна бібліотека «adafruit’s fingerprint», яку можна завантажити тут.для установки бібліотеки, виконайте наступні дії: додайте бібліотеку, вибравши «додати zip «в меню» ескіз«, в параметрах»увімкнути бібліотеку».відкрийте arduino ideтепер виберіть раніше скачаний файл zip .зареєструйте відбитки пальцевдальше потрібно зареєструвати пальці в пам’яті сенсорного модуля. Для цього потрібно виконати наступні кроки.відкрийте arduino ideв меню «файл» і» приклади » знайдіть бібліотеку відбитків пальців adafruit.завантажте приклад реєстрації.відкрийте серійний монітор.виберіть швидкість передачі 9600 бод.коли серійний монітор запропонує ввести ідентифікаційний номер відбитка пальця введіть його.помістіть палець, який необхідно зареєструвати, на датчик.знову прикладіть палець до датчика, як тільки з’явиться запит на серійний монітор.завантажте основний код.оскільки ми зареєстрували відбитки пальців на останньому етапі, тепер ми можемо перевірити, чи працює цей датчик або може бути перевірено відповідність, використовуючи наступний код і кроки.відкрийте arduino ideв меню «файл» і» приклади » знайдіть бібліотеку відбитків пальців adafruits.виберіть і завантажте приклад відбитка пальця.відкрийте серійний монітор.виберіть швидкість передачі 9600 бод.помістіть палець на датчик.перевірте ідентифікаційний номер відбитка пальця.змініть основний код відповідно до номера.

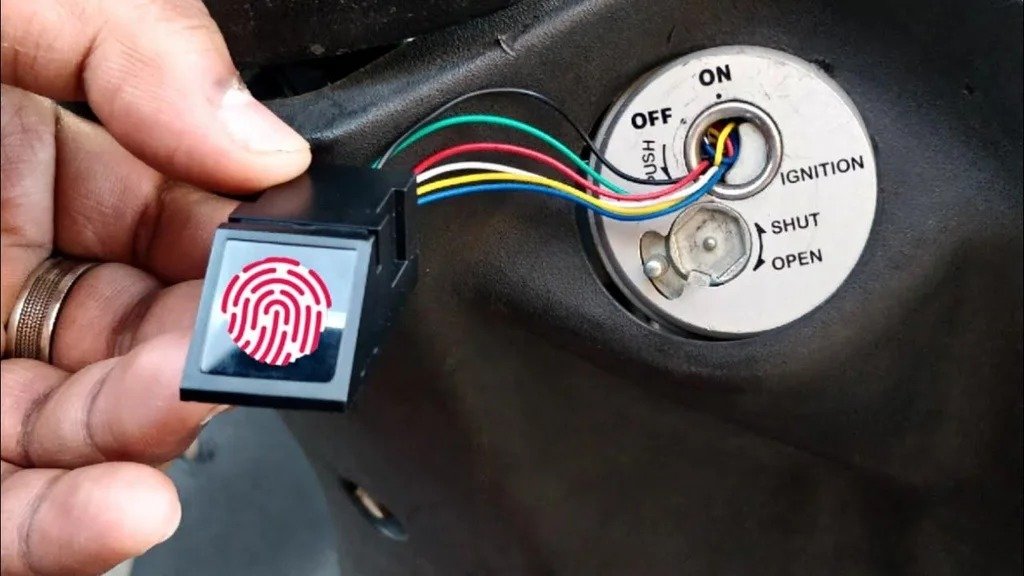

Тепер потрібно підключити пристрій до свого транспортного засобу. До ардуіно необхідно підключити живлення. До реле підключаться дроти від замка запалювання.
