Інструкція з експлуатації tomahawk, модель tz-9020

Фрагмент інструкції

Паркувальні вогні спалахнуть 3 рази, брелок-пейджер відобразить стан а / м.увага якщо після натискання кн. (або будь-який інший кнопки) протягом 3-х секунд немає підтвердження про виконання команди і брелок-пейджер видає 1 «біп», значить а/м знаходиться поза зоною дії передавача брелока-пейджера. 24. Дистанційне відмикання багажника (дод.канал). Для реалізації цієї функції на багатьох автомобілях потрібна установка додаткового обладнання. Якщо дана опція підключена, то для відмикання багажника необхідно натиснути і утримувати кн. (до брелока до подачі звукового сигналу брелоком-пейджером (або зміни кольору світлодіода на додатковому брелоку на зелений) і подальшим натисканням кн. (б виконання команди буде супроводжуватися 3-ма спалахами паркувальних вогнів і» чирпами » сирени. Увага якщо в момент відмикання багажника система перебувала в охороні, то датчик удару і тригер багажника будуть відключені до закриття багажника. Індикація lcd дисплея: 25. Дистанційне відключення сирени. У багатьох містах заборонено використання звукових сирен автомобільних сигналізацій в нічний час доби, тому в охоронному комплексі передбачено відключення сирени з брелока. Для цього необхідно, щоб система перебувала в режимі охорони, далі натисніть кн. ((р. Індикація lcd дисплея: tomahawk тп 16 шожом в цьому випадку система буде повністю працездатною, за винятком звукового оповіщення сиреною. Вся інформація буде відображатися на дисплеї lcd брелока. Включення сирени проводиться одноразовим натисканням кнопки ((ji в режимі охорони. Індикація lcd дисплея: 26. Управління додатковим каналом. Додатковий канал робить можливим використання штатних пристроїв автомобіля, відкривання багажника, управління склопідйомниками, включення підсвічування шляху в темний час доби фарами автомобіля і т.д. Для управління додатковим каналом необхідно натиснути і утримувати кнопку |е брелока до подачі звукового сигналу брелоком-пейджером (або зміни кольору світлодіода на додатковому брелоку на зелений) і подальшим натисканням кн. (б, паркувальні вогні спалахнуть 2 рази, підтверджуючи виконання команди. Час активації дод. Каналу програмується (див. Таблицю програмування охоронних функцій). Увага! lcd дисплей оновить інформацію про стан системи. 27. Аварійна постановка / зняття з охорони. Якщо ваш брелок не функціонує або загублений, ви маєте можливість включити або відключити режим охорони за допомогою кнопки override. Для цього: 1. Аварійна постановка в охорону: 1) відкрийте двері і включіть запалювання. 2) натисніть кн. Override зраза. 3) вимкніть запалювання (сирена видасть 1 «чирп», габаритні вогні спалахнуть 1 раз). 4) 20 сек система включить режим охорони без замикання дверей. Увага! якщо ви скористалися аварійною постановкою в охорону, система включить 20-ти секундну затримку режиму тривоги при спрацьовуванні, даючи тим самим можливість скористатися аварійним зняттям з охорони не включаючи режим тривоги. 2. Аварійне зняття: 1) відкрийте двері і включіть запалювання. 2) натисніть кн. Override 3 рази. 3) вимкніть запалювання (сирена видасть 2 «чирпа», габаритні вогні спалахнуть 2 рази). 4) режим охорони буде відключений негайно. Увага! якщо ви запрограмували персональний pin-код, то аварійне зняття з охорони проводиться тільки за допомогою цього pin-коду. Tomahawk тп 17 шожом 28. Персональний код (pin код). Даний код (якщо він запрограмований) дозволяє власнику відключити режим охорони без брелока, а також відключити режим anti-hijack на ii і iii етапах. Pi n код складається з двох цифр. Увага! заводська установка pin коду 1: 1 1-а цифра 2-а цифра 1(х) 1(у) відключення режиму охорони з використанням pin-коду. Якщо ваш брелок не функціонує, або система знаходиться на ii або iii етапах режиму anti-hijack, то ви можете відключити режим охорони, використовуючи pin код. Для цього: 1. Відкрийте двері і включіть запалювання. 2. Натисніть кнопку «override» кількість разів рівне x (першій цифрі pin коду). 3. Вимкніть запалювання. 4. Знову включіть запалювання. 5. Натисніть кнопку «override» кількість разів рівне y (другій цифрі pin коду). 6. Вимкніть запалювання. Якщо значення pin коду введено коректно, то режим охорони буде відключений. Увага! повторіть процедуру в разі невдалого введення pin коду. 29. Програмування нового pin коду. Увага! програмування нового pin коду можливо тільки якщо запрограмовано «аварійне відключення системи за допомогою pin коду» (див. «таблицю програмування охоронних функцій») для зміни pin коду необхідно: 1 .вимкнути запалювання. 2.натиснути кнопку «override» 4 рази. 3.включити запалювання, сирена видасть 4 «чирпа». 4.натиснути кнопку «override» 1 раз для включення режиму програмування pin коду. 5.за допомогою чинного брелока ввести нове значення першої цифри pin коду. Tomahawk тп 18 шомод значення цифри відповідна кнопка 1 натисніть кнопку 2 натисніть кнопку 3 натисніть кнопку (е 4 натисніть кнопку ф увага! сирена кількістю «чирпів» п…

Кожен власник автомобіля піклується про своє «залізному коні» і звичайно, кожному хочеться убезпечити свій транспортний засіб на всі 100%. Однак, такої безпеки неможливо домогтися, якою б захисною системою ви не користувалися. Навіть якщо біля машини цілодобово чергуватиме охоронець, вкрасти її все одно можна. Але існує система безпеки, яка може і не дає 100% безпеки, але цифра дуже наближена до даного показника, ця система називається томагавк 9020. Встановивши її на свою машину, ви зможете спати спокійно, але розберемо цю сигналізацію більш детально.

Принцип роботи

Як будь-яка інша охоронна система, сигналізація 9020 покликана убезпечити автомобіль від стороннього вторгнення або іншого впливу на машину, без відома господаря. Але звичайна сигналізація, яка коштує зовсім дешево не може похвалитися таким набором функцій, як вищезгадана. Ця система контролює буквально кожен рух передбачуваного грабіжника, адже тут є такий набір всіляких датчиків і контролерів, що позаздрити можна.

Таким чином, несанкціоноване відкриття капота, занадто сильний струс, крен автомобіля і маса інших факторів активують сигналізацію, вся вулиця буде оповіщена відповідними звуками, а водієві на брелок прийде сигнал графічне позначення проблеми.

Контролюється вся робота за допомогою спеціального настроюється модуля, він же і відповідає за блокування і розблокування дверей, підняття склопідйомників і інші функції, задані програмою.

Налаштовується даний модель досить важко, та й підключити його до автомобіля правильно не зможе хто попало, тут потрібен або людина, що розбирається в електриці, або справжній професіонал.

найважливіші функції сигналізації

Перше про що хочеться сказати, це що сигналізація 9020 контролює всі двері. Мається на увазі, що на капот, багажник, а також кожні двері встановлюється свій датчик відкривання. Якщо машина не знята з сигналізації, а двері буде відкрита, то автоматика спрацює дуже чітко і вулиця заповниться сигналом сирени. Також машина оснащується тригерними датчиками, що реагують на удари різної тяжкості і в різних областях корпусу. Реакція на удар в різних зонах буде відрізняться, так що визначити де саме нанесені пошкодження можна за специфікою сигналу.

Також томагавк 9020 оснащений вкрай корисною функцією запуску двигуна. Причому цей параметр можна налаштувати по-різному, наприклад, задати певний час, в яке двигун повинні почати прогріватися. У зазначений час двигун включиться, але машина все одно буде під захистом. Можна також налаштувати дану функцію таким чином, щоб прогрів мотора починався, коли температура на вулиці падає нижче певної позначки термометра. За розпізнавання відповідає температур повітря поза машиною, відповідає спеціально передбачений датчик.

Важливою функцією є також блокування двигуна, при цьому сигналізація 9020 також підключається до іммобілайзера. Синхронна робота цих двох елементів дозволяє повністю контролювати роботу двигуна і реагувати не тільки на брелок, але і на закодований ключ.

Так, якщо автомобіль все-таки хтось проникне, спроба завести його без спеціального ключа не увінчається успіхом, на двигуні спрацює блок і машина не зрушиться з місця.

Ще необхідно сказати, що томагавк 9020 відноситься до ряду новітніх інтелектуальних охоронних систем і має функцію захисту від помилкових спрацьовувань. При цьому використовується дуже складний багаторівневий алгоритм,Здатний розпізнавати кілька рівнів роботи датчиків і навіть самостійно їх відключати, в разі несправності. Під час активації водієм охоронної системи, 9020 тестує положення машини і роботу датчиків, можна сказати звіряється з почуттями. Далі, якщо щось станеться, сигналізація активується. Але, якщо датчик буде спрацьовувати занадто часто, наприклад його закоротить, власник не буде потривожений, а розумний механізм розпізнавання, просто відключить відповідний датчик і дасть знати водієві, про його несправності відправивши сигнал на брелок.

Функції брелка

Брелок, як і в будь-якій сигналізації, відіграє роль пульта управління функціями системи. З його допомогою можна не просто поставити автомобіль на сигналізацію або зняти її, але і контролювати його стан, а також управляти рядом найважливіших опцій 9020.

Розглянемо основні опції, які здійснюються за допомогою комбінації різних кнопок на брелоку:

  1. активація і деактивації системи захисту;
  2. закриття і відкриття центрального замка;
  3. відключення датчика ударів;
  4. запуск двигуна на відстані;
  5. діагностика стану сигналізації 9020;
  6. включення і відключення іммобілайзера.

Це тільки найважливіші опції, брелок також володіє підсвічуванням, блокуванням кнопок і рядом інших завдань, який не менш важливі в роботі охоронної системи.

Перше на що починають скаржитися власники, у яких стоїть сигналізація 9020, та й ряду інших сигналізацій – це погана робота брелка. Однак цей девайс дуже рідко дає збої, а вся справа виявляється тільки в тому, що в брелоку сідає батарейка.

Наступне, що відноситься абсолютно до кожного водія, який встановив томагавк 9020, обов’язково прочитайте інструкцію. Цей пункт важливий тому, що функціональність даної системи дуже велика, і щоб сигналізація використовувалася максимально ефективно, треба знати всі її функції та особливості.

Далі, що стосується системи контролю помилкових спрацьовувань, яка описувалася вище, то вихід з ладу деяких датчиків і відповідне оповіщення системою на брелоку, ні в якому разі не можна ігнорувати, адже так ви ставите під удар свій автомобіль.

Ремонтувати датчики або власними руками ставити охоронну систему теж не рекомендується, знову-таки через складність в її роботі і супутніх складнощах при установці. Якщо ви хочете щоб все працювало коректно, довірте цю справу професіоналам, які займаються цим вже довгий час.

Висновок

Коректна установка сигналізації 9020 буде відмінним помічником вам і вашому автомобілю. Ви зможете спати спокійно, знаючи, що ваша машина надійно захищена від будь-яких вторгнень і впливів. До того ж власник може за своїм бажанням налаштовувати автозапуск двигуна, економлячи собі час і сили, які витрачаються на ручне виконання цієї операції, особливо в зимову пору року.

Якщо ж якийсь датчик вийшов з ладу, не полінуйтеся звернутися в сервісний центр для усунення цієї проблеми, адже на кону перш за все безпеку.

Так ні

Згідно з інструкцією томагавк tz 9020 особливість сигналізації у функції блокування реле двигуна — у разі викрадення водій може дистанційно вимкнути мотор, що запобіжить спробу несанкціонованого доступу. також до переваг комлекса відносяться зворотний зв’язок і автозапуск, для реалізації якого в конструкції протиугінної системи передбачений окремий роз’єм.

[ сховати ]

Характеристика

Огляд основних технічних параметрів сигналізацій tomahawk:

  • споживання струму в черговому режимі протиугінної системи становить не більше 16 ма;
  • передача сигналів між мікропроцесором і трансивером виконується по захищеному радіоканалу з частотою 434 мгц;
  • кодування імпульсів відноситься до категорії частотної fm-модуляції;
  • максимальний радіус дії комунікатора в режимі надсилання повідомлень або отримання даних становить не більше 1,2 км;
  • дальність роботи додаткового пейджера — 30 метрів;
  • тривалість сигналів управління центральним замком налаштовується користувачем і може скласти 0.8, 3.6 або 30 секунд.

Радіус дії брелка вказаний виробником з урахуванням ідеальних умов місцевості, при відсутності перешкод і щільних забудов. У місті діапазон пульта буде менше як мінімум в два рази.

Комплектація

Комплект поставки автомобільної «сигналки» томагавк 9020:

  1. мікропроцесорний модуль, оснащений блоком реле. Поставляється в продаж в чорному пластиковому корпусі.
  2. основний комунікатор з дисплеєм. Завдяки наявності монохромного екрану в цьому пристрої реалізована функція зворотного зв’язку.
  3. додатковий пейджер. Оснащується вологозахищеним корпусом і характеризується одноканальним режимом роботи.
  4. сенсорний контролер чутливості з двома порогами спрацьовування-попереджувальним і тривожним. Оснащується кабелем і роз’ємом для підключення до блоку управління.
  5. трансивер з вбудованим антенним адаптером.
  6. кнопка «оверрайд» для налаштування основних параметрів і входу в сервісний режим обслуговування.
  7. кінцевий вимикач, що використовується для монтажу на капот або двері багажного відсіку.
  8. комплект проводів для підключення системи.
  9. пам’ятка споживача.
  10. гарантійний талон.
  11. пакувальна коробка.
  12. технічне керівництво російською мовою, що дозволяє встановлювати і налаштовувати сигналізацію в гаражних умовах.

Оскільки в комплектацію томагавк 9020 не входить сирена і тригери для дверей, ці пристрої купуються додатково.

Комплект поставки системи 9020

основні можливості

Список можливостей сигналізації томагавк 9020:

  1. наявність зворотного зв’язку забезпечує можливість моніторингу стану системи. Всі дані щодо роботи протиугінного комплексу відображаються на дисплеї основного брелока у вигляді індикаторів і написів. За символами екрану можна розшифрувати спрацьовування режиму тривоги за відсутності водія, а також роботу опцій сигналізації.
  2. охорона транспортного засобу по периметру кузова. Для захисту авто використовуються кінцеві перемикачі, силові входи системи запалювання, блокування двигуна і т.д. Крім того, в даній моделі використовується додатковий іммобілайзер, що дозволяє запобігти несанкціонованому пуску силового агрегату.
  3. можливість управління сигналізацією без використання брелока. Якщо пристрій зламається або в ньому вийде з ладу елемент живлення, то для включення і відключення режимів захисту може застосовуватися персональний пароль. Код повинен бути відомий тільки автовласникові.
  4. автоповернення в режим охорони. Якщо відбудеться випадкове відключення захисту, система автоматично активує її через 30 секунд. Визначити це сигналізація зможе за сигналами датчиків. Якщо жодні двері за 30 секунд після відключення охоронного режиму не відкрилася, це буде розцінено системою як випадкова деактивація.
  5. можливість безшумного включення захисту, а також охорона авто без тривожних сигналів. У першому випадку активація функції проводиться без звукових сигналів підтвердження. У другому при спрацьовуванні охорони сирена не включається, але інформація про це передається на комунікатор з дисплеєм.
  6. дистанційна настройка контролера удару. Параметри чутливості датчика можуть бути відрегульовані самостійно з використанням брелока. Користувач може змінити налаштування роботи попереджувальної і тривожної зони.
  7. можливість управління штатним центральним замком автомобіля.
  8. наявність підсвічування дисплея робить процедуру управління і налаштування сигналізацією більш спрощеною в темний час доби.
  9. можливість управління дверними замками при активації і відключенні запалювання.
  10. індикація рівня температури в салоні транспортного засобу. Дані відображаються на екрані основного пейджера.
  11. наявність енергонезалежної пам’яті системи. Якщо відбудеться відключення живлення блоку управління, при його подальшій активації сигналізація повернеться в колишній стан. При спробі демонтажу охоронного комплексу відбудеться блокування силового агрегату, тому навіть в разі злому викрасти автомобіль не вийде.
  12. наявність режимів «паніка»і «антіограбленіе». У першому випадку по команді з пейджера проводиться активація сигналів тривоги і зовнішніх світлових приладів. Це дозволяє позначити транспортний засіб як охороняється і відлякати від нього потенційних викрадачів. Опція «антіограбленіе» використовується для блокування мотора по команді користувача в разіНасильницького захоплення авто.
  13. функція «пошук» дозволяє включити тимчасово зовнішні світлові пристрої, що дає можливість користувачеві знайти автомобіль, залишений на великій парковці.
  14. наявність режиму «турботаймер». Його суть полягає в тому, що після відключення системи запалювання силовий агрегат машини працює кілька хвилин на холостих обертах. Час дії двигуна налаштовується користувачем. Це дозволяє не допустити швидкого зносу конструктивних компонентів мотора.

переваги та недоліки

Переваги, якими володіє сигналізація:

  1. великий функціонал при відносно невисокій ціні. По набору опцій систему можна віднести до протиугінних комплексів.
  2. безперебійна робота сигналізації при будь-яких умовах, в тому числі в сильний холод.
  3. наявність вбудованої системи опитування стану всіх елементів протиугінного комплексу.
  4. просте і зрозуміле для рядового користувача меню налаштування.

Недоліки, характерні для цієї моделі:

  1. можливі збої в роботі системи автозапуску двигуна. Ця проблема, як правило, пов’язана з некоректною установкою сигналізації і конфліктом системи зі штатним іммобілайзером. Для усунення потрібно додатково провести установку модуля обходу блокіратора.
  2. низька якість захисту сигналів, що передаються. Професійний викрадач зможе зробити електронний злом системи і відключити сигналізацію.
  3. збої в роботі комунікаторів. З часом пристрій може не реагувати на команди користувача. Для усунення проблеми потрібно відключення живлення брелока.
  4. при низьких негативних температурах сигналізація може без причини включити режим тривоги. Його відключення в мороз не завжди можна зробити брелоком, тому буде потрібно від’єднання клем від акумулятора.
  5. крихкий корпус пейджера. Пристрій може вийти з ладу після декількох падінь.

сумісність брелоків томагавк

Взаємозамінність пультів дозволить знайти сумісний комунікатор для управління системою 9020:

  • tz-7010;
  • tz-9030;
  • lr-1010;
  • tw-7010;
  • tw-9020/9030;
  • tomahawk h1 і h2.

Як встановити?

Керівництво по установці основних елементів системи:

  1. мікропроцесор ставиться за панеллю приладів або в іншому сухому і захищеному місці салону. Монтаж проводиться на рівній поверхні з використанням саморізів або пластикових хомутів. У місці розташування блоку не повинно бути рухомих важелів і механізмів.
  2. трансивер з антеною встановлюється у верхній частині лобового скла. Важливо, щоб поруч з пристроєм в 5 см не було металевих предметів і виробів. Провід від трансивера прокладається під декоративним облицюванням.
  3. установка сирени виконується в моторному відсіку авто. Її слід розмістити рупором вниз, щоб не допустити скупчення вологи всередині. Провід від пристрою прокладаються в салон авто через щит, що відокремлює його від моторного відсіку. Якщо використовується автономна сирена, то при монтажі треба забезпечити вільний доступ до замкової щілини пристрою.
  4. на двері, багажник і капот встановлюються кінцеві вимикачі. Їх монтаж не допускається на водостоках.
  5. датчик удару фіксується в центральній частині кузова, в салоні авто. Для кріплення використовується двосторонній скотч або саморізи.
  6. світлодіодна лампочка встановлюється на панелі приладів, в найбільш проглядається місці салону.
  7. кнопка входу в сервісний режим обслуговування розміщується під контрольною комбінацією. Її треба встановити так, щоб у автовласника був доступ до пристрою, коли він знаходиться в кріслі водія.

схема підключення

Схеми для підключення основних елементів системи:

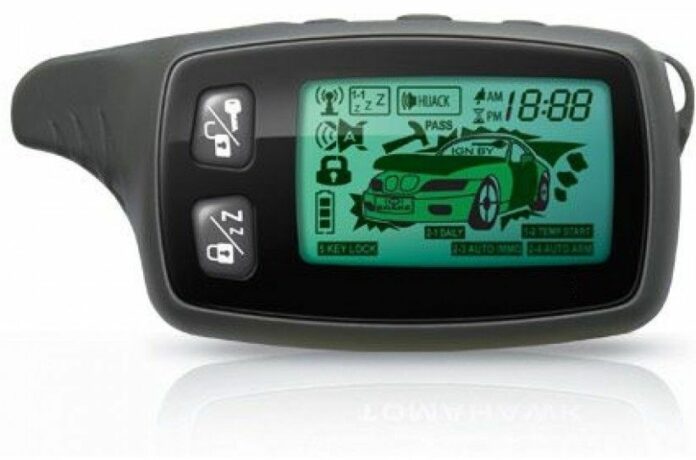

Розташування значків на екрані

Позначення символів:

  1. режим охорони включений.
  2. тихий захист авто, без звукових сигналів сирени.
  3. закриті дверні замки.
  4. індикатор відкритих замків.
  5. символ незачинених дверей автомобіля.
  6. капот авто відкритий.
  7. багажний відсік машини не замкнений.
  8. індикація передавача, розташованого в пейджері.
  9. символ спрацювала попереджувальної зони датчика удару.
  10. активовано тривожний рівень контролера чутливості.
  11. попереджувальна зона датчика вимкнена.
  12. індикатор деактивованого контролера удару.
  13. увімкнено режим «антіограбленіе».
  14. сервісне обслуговування сигналізації.
  15. опущений важіль ручного гальма.
  16. індикація заряду елемента живлення в брелоку.
  17. в автомобілі включено запалювання.
  18. значок заведеного мотора.
  19. включений додатковий блокіратор двигуна.
  20. режим автопостановки на охорону активовано.
  21. включена функція погодинного прогріву мотора.
  22. індикатор таймера.
  23. значок будильника.
  24. табло з поточним часом і температурою повітря.

Відповідність елементів управління на комунікаторах 9020

таблиця: команди, що відправляються з пульта кнопка натискання опис опції а1 короткий активація захисного режиму і замикання дверей. Запалювання в автомобілі повинно бути вимкнено. а1 коротке замикання дверних замків. Запалювання включено. а1 подвійне відключення датчика чутливості, режим охорони повинен бути включений а2 короткий деактивація режиму захисту авто а2 коротке відкриття дверних замків, запалювання повинно бути включено а2 + а2 перше тривале (на 2 секунди), друге короткий віддалений пуск силового агрегату а2 + а1 аналогічно команда для повторного автоматичного старту двигуна а1 + а2 аналогічно віддалений вхід в режим сервісного обслуговування оверрайд а4 коротке управління роботою сирени при вимкненому запалюванні а1 подвійне включення охорони на авто з заведеним двигуном а3 коротке опитування стану сигналізації а3 подвійне включення опції» пошук » а3 + а3 перше натискання тривале (на 2 с), друге-коротке відкриття замка в двері багажного відсіку а1 + а2 перше натискання коротке, друге — тривале включення режиму «паніка«, запалювання повинно бути відключено а1+а2 аналогічно активація функції»антіограбленіе». Запалювання повинно бути включено. а2 коротке виключення опції «антіограбленіе»а2 + а3 перше тривале, друге-коротке включення і відключення режиму іммобілайзера а2 + а4 аналогічно автоматична постановка авто на охорону

програмування брелока

Відповідно до інструкції томагавк tz 9020 прив’язка пульта проводиться так:

  1. при включеному запалюванні кнопка входу в сервісний режим обслуговування натискається 7 разів.
  2. ключ в замку провертається в положення «off». Виконується відключення запалювання, в результаті чого сирена спрацює 7 звуковими сигналами. Це говорить про готовність сигналізації до прив’язки брелока.
  3. одночасно натискаються клавіші а1 і а2 на пейджері. На підтвердження запису сирена буде подавати звукові сигнали.
  4. щоб вийти з меню програмування, потрібно не вживати ніяких дій протягом 6 секунд.

відео: як самому прописати брелок сигналізації томагавк 9020

Знято каналом «єнот і панда».

управління за допомогою брелока

Налаштування основних параметрів пейджера проводиться так:

  1. п’ята кнопка брелока затискається до моменту, поки табло з поточним часом не почне моргати.
  2. за допомогою елементів управління а3 і а4 проводиться вибір необхідних параметрів годин.
  3. потім натискається п’ята кнопка, це призведе до входу в меню налаштування хвилин. Регулювання параметрів проводиться з використанням кнопок а3 і а4.
  4. при наступному «кліці» на п’яту кнопку виконується настройка будильника. Для зміни параметрів застосовуються клавіші а3 і а4. Для переходу в меню настройки хвилин натискається кнопка а5.
  5. щоб активувати будильник, елемент керування а5 натискається один раз. За допомогою кнопки а3 функція включається, а4-вимикається. Аналогічним чином проводиться зміна параметрів таймера.

налаштування автозапуску

Перед налаштуванням системи з автозапуском потрібно переконатися в дотриманні умов:

  • запалювання в автомобілі вимкнено;
  • всі двері машини замкнені, а кінцеві вимикачі робочі;
  • важіль ручного гальма затягнутий;
  • режим сервісного обслуговування сигналізації деактивовано;
  • була проведена підготовка авто, якщо транспортний засіб оснащений ручною коробкою передач;
  • на машинах з автоматичною трансмісією селектор повинен бути виставлений в режим «паркінг».

Віддалений старт мотора виконується так:

  1. на комунікаторіЗатискається і утримується друга клавіша. Її треба відпустити після того, як діодний індикатор змінить свій колір світіння з червоного на зелений.
  2. протягом наступних п’яти секунд короткочасно натискається третя клавіша.
  3. дверні замки автомобіля закриються, силовий агрегат повинен завестися. Час дії двигуна програмується користувачем. Щоб зробити зупинку мотора, виконуються аналогічні дії.

Якщо потрібно автозапуск двигуна за таймером, робиться наступне:

  1. друга клавіша пейджера затискається і утримується до мелодійного сигналу. Після цього короткочасно» клікається » перша кнопка. Пауза між натисканнями повинна скласти не більше 3 секунд.
  2. проводиться автозапуск двигуна за таймером. Залежно від налаштувань, мотор може заводитися кожні 1, 2, 4 або 24 години.

зміна коду доступу

Для зміни персонального пароля потрібно зробити так:

  1. запалювання в автомобілі відключається. Чотири рази натискається кнопка входу в сервісний режим обслуговування.
  2. проводиться активація запалювання. Сирена повинна відтворити чотири звукові сигнали.
  3. виконується вхід в меню введення першого знака коду. Для цього кнопка налаштування натискається один раз.
  4. за допомогою елементів управління на прив’язаному брелоку проводиться введення першої цифри коду. На підтвердження система відтворить кілька сигналів сирени.
  5. кнопка входу в сервісний режим обслуговування натискається один раз. Відбудеться вхід в меню призначення другої клавіші.
  6. для виходу з налаштування потрібно не вживати ніяких дій протягом декількох секунд.

таблиця: відповідність елементів управління і значень пароля

аварійне управління

Для включення режиму охорони без брелока виконуються наступні дії:

  1. двері авто відкриваються ключем. Водій сідає в салон і активує запалювання.
  2. кнопка входу в сервісний режим обслуговування натискається три рази.
  3. проводиться відключення запалювання. Якщо система готова до аварійного включення охорони, то зовнішні світлові прилади моргнуть один раз, також спрацює сирена.
  4. дверні замки замикаються зовні. Користувач повинен встигнути покинути салон машини за 20 секунд. Через цей проміжок відбудеться активація охорони.

Екстрене вимкнення системи:

  1. відчиняються двері авто за допомогою ключа. Включиться сирена.
  2. проводиться включення запалювання. Кнопка входу в сервісний режим обслуговування натискається три рази.
  3. виконується відключення запалювання. Зовнішні світлові прилади авто моргнуть.

завантажити безкоштовно інструкції у форматі pdf

скільки коштує сигналізація tomahawk tz-9020?

Орієнтовна ціна на покупку автосигналізації:

відео: як включити автозапуск на сигналізації tomahawk tz-9020

Знято користувачем євген вакшин.

Програмування брелка томагавк 9020 проводиться при його втраті, псуванні, при несправності центрального блоку управління. Для самостійного програмування пульта автомобільної сигналізації знадобиться кнопка «валет» (службова клавіша оверрайд). Її можна знайти на блоці запобіжників, на стійці лобового скла, в бардачку, за пластиковим захистом з боку водія. У сервісі по установці охоронної системи вам повинні були показати її місцезнаходження.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Кількість пейджерів tw активація

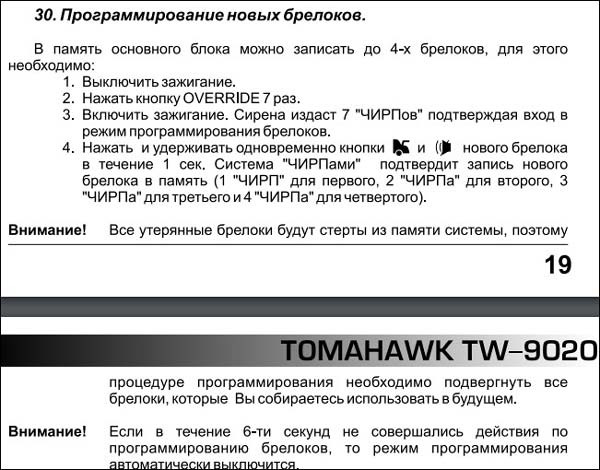

Підключення брелка сигналізації tomahawk tw 9020

Головний пристрій автосигналізації томагавк здатне зберігати у своїй пам’яті до чотирьох брелоків дистанційного керування. Під час експлуатації може виникнути ситуація з програмування нового брелка. Прив’язати пульт дистанційного керування до сигналізації можна, дотримуючись інструкції.

  1. увімкніть запалювання, натисніть кнопку «сервіс» короткочасно сім разів.
  2. вимкніть запалювання. Прозвучать сім сигналів сирени, що підтверджують готовність до запису.
  3. натисніть, утримуйте клавіші «закриття замків дверей»і «відкриття замків дверей». Прозвучать сигнали сирени, їх кількість відповідає номеру пульта в пам’яті системи. Запис брелока томагавк тв 9020 успішно проведена.
  4. після проведення всіх операцій зробіть паузу протягом шести секунд. Режим запису буде автоматично зупинений.

Ви можете в будь-який час з’ясувати кількість пультів, записаних в пам’яті охоронного пристрою. Для цього включите запалювання, натисніть клавішу» багажник», світлодіод моргне кілька разів. Кількість сигналів відповідає числу пультів.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Томагавк tz 9020

У брелоку з двостороннім зв’язком можна своїми руками запрограмувати: годинник, будильник, таймер.

Налаштування здійснюється за наступною інструкцією.

  1. натисніть кнопку f до миготіння значка годин;
  2. встановіть значення, натискаючи «відкриття багажного відсіку» і «перекреслений гучномовець»;
  3. ще раз натисніть клавішу f для налаштування хвилин;
  4. наступне натискання на f дозволить налаштувати значення будильника. Це виконується за допомогою кнопок «багажник» « » перекреслений динамік»;
  5. ще раз натисніть кнопку f і зможете налаштувати хвилини в будильнику;
  6. додаткове натискання f переводить будильник в режим включення (»відкриття багажника») або виключення («перекреслений гучномовець»);
  7. таким же чином програмується і таймер.

Якщо ви чогось не зрозуміли, то можна знайти відео в інтернеті на цю тему і розібратися більш досконально з даним питанням.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Спосіб перепрограмувати брелок

Перепрошити пульт тз 9020 з автозапуском можна, використовуючи наступну схему.

  1. щоб прошити брелок, активуйте запалювання, не запускаючи двигун автомобіля.
  2. одночасно натисніть і утримуйте кнопки «перекреслений динамік», «відкриття багажника», «сервісний режим».
  3. має прозвучати п’ять звукових сигналів сирени.
  4. відпустіть всі затиснуті клавіші.
  5. ще раз натисніть «відкриття багажника», «перекреслений гучномовець». Якщо раніше все було виконано вірно, то поворотні вогні загоряться кілька разів.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Чому не виходить налаштувати і прив’язати пульт

Нерідко виникають випадки, коли брелок не прописується. Розглянемо кілька причин, що перешкоджають синхронізації:

  • охоронна система постійно працює в режимі «валет» — горить червоний світлодіод.
  • кнопка «оверрайд» вийшла з ладу.
  • поганий контакт або пошкодження дроту від кнопки до блоку управління.
  • блок керування не розпізнає команду «увімкнено запалювання». Зверніться в сервісний центр.


Іноді допомагає відключення сіро-чорного проводу, що йде від датчика тиску масла на тахометр. Систему можна програмувати, але не можна включити автозапуск. Спочатку запрограмуйте охоронну систему, а потім підключіть провід.

Сигналізація «томагавк 9020» являє собою автомобільний охоронний комплекс, що оберігає транспортний засіб від викрадачів і злодіїв. Система дозволяє контролювати те, що відбувається в салоні машини або навколо неї.

Охоронний комплекс «томагавк 9020» давно і міцно закріпився на вітчизняних ринках. Функція блокування реле двигуна надала системі додаткову популярність. Така опція дозволяє водієві дистанційно заблокувати двигун автомобіля в разі його викрадення, завдяки чому запобігаються спроби несанкціонованого доступу.

Брелоки сигналізації

У комплекті з охоронною системою поставляються пульти управління, за допомогою яких можливий дистанційний контроль сигналізації і деякі інші функції. Брелок для «томагавка 9020» володіє досить широким діапазоном дії — близько 1200 метрів.

На дисплеї брелока управління відображається загальний стан охоронної системи у вигляді невеликих піктограм. Також на екран виводяться будильник, годинник і таймер. Функції сигналізації «томагавк 9020» дозволяють контролювати стан автомобіля дистанційно — наприклад, запускати двигун, не знімаючи машину з охорони. Автозапуск здійснюється після набору певної команди на брелоку.

Шифрування даних здійснюється за спеціальним кодом, що виключає ймовірність стороннього доступу в систему. Стандартний кодграббер, яким користуються викрадачі, не здатний зламати автосигналізацію «томагавк 9020».

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Функції автосигналізації

Охоронний комплекс володіє широким набором функцій, який включає в себе:

  • розшук автомобіля.
  • захист від помилкового спрацьовування.
  • дистанційну перевіркуСтану системи і автомобіля.
  • аварійне включення охоронного комплексу.
  • блокування двигуна від несанкціонованого запуску і багато інших опції.

Програмування «томагавка 9020» здійснюється за допомогою основного брелока шляхом завдання конфігураційного комплексу. Автовласник може підібрати тільки ті функції, які йому потрібні найбільше і підходять для конкретної марки і моделі машини.

Дистаційний запуск двигуна автомобіля здійснюється з головного брелока системи «томагавк 9020». У разі раптового відключення живлення всі налаштування сигналізації зберігаються-пам’ять охоронного комплексу не залежить від енергії. На екрані брелока можна відстежувати заряд батареї.

Функція іммобілайзера не допускає запуску двигуна під час короткочасної відсутності власника авто. Будь-які спрацьовування охоронної системи зберігаються в пам’яті. Брелоки, що йдуть в комплекті з сигналізацією, мають двосторонній зв’язок.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Комплектація

У комплект автомобільної сигналізації «томагавк 9020» входять:

  • центральний модуль управління;
  • два брелока-стандартний і з рідкокристалічним дисплеєм;
  • датчики удару;
  • антена;
  • кнопка виключення;
  • джгути проводів.

Крім деталей самої системи, в комплекті також є інструкція до «томагавку 9020», гарантійний талон і пам’ятка по використанню.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Експлуатація системи

У комплекті з охоронним комплексом «томагавк» поставляється дистанційний пульт управління, що виконує функцію приймача. Елементами живлення є батарейки типу ааа-1: їх вистачає на досить тривалий термін експлуатації, проте за ними потрібно уважно стежити і вчасно міняти. На дисплей основного брелока виводиться інформація про стан автомобіля у вигляді іконок і тексту, завдяки чому власник авто завжди обізнаний про те, що відбувається з машиною.

Ефективне і повноцінне використання охоронного комплексу можливо тільки в тому випадку, якщо водій прекрасно обізнаний про функціонал автосигналізації і знає, як і для чого використовувати ті чи інші опції.

Постановка автомобіля на охорону

Машина ставиться на охорону після натискання на брелоку сигналізації спеціальної клавіші із зображенням замка. Натискання супроводжується звуковим сигналом, що підтверджує включення охоронного комплексу. Система заблокує замок автомобіля, а наявність сигналізації показується світловим індикатором.

В інструкції до «томагавку 9020» вказується, що для беззвучної постановки автомобіля під охорону необхідно попередньо натиснути на кнопку з изображением грамофона — вона відключає звукове сповіщення. Інформація про постановку машини під охорону відобразиться на дисплеї брелока.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Як відключити датчик удару?

При впливі механічного або фізичного типу на автомобіль спрацьовує вбудований датчик удару. Він відрізняється підвищеною чутливістю, в зв’язку з чим може спрацьовувати на помилкові об’єкти — наприклад, на перехожих або тварин, на звукові коливання, особливо якщо машина припаркована на узбіччі проїжджої частини.

Для відключення датчика удару досить двічі натиснути клавішу із зображенням замка. Для активації датчика використовується та ж кнопка.

Переваги системи valet

Система valet забезпечує безпеку транспортного засобу в певних ситуаціях. Однією з таких ситуацій, наприклад, є проведення сервісних робіт: власнику авто досить скористатися кнопкою valet, щоб забезпечити збереження своєї машини. Ця функція контролює центральний замок автомобіля, залишаючи при цьому можливість проведення сервісних робіт.

Установка сигналізації «томагавк»

Монтаж автомобільного охоронного комплексу здійснюється в повній відповідності з доданими інструкціями. Головною особливістю установки є дотримання коректності підключення системи до бортової електромережі автомобіля. При правильному розміщенні комплектуючих і підключенні пристрою до електромережі гарантується його ефективна робота без перешкод і перебоїв. Про те, як налаштувати «томагавк 9020», написано в інструкції по експлуатації. Схема підключення автосигналізації стандартна. Якщо система встановлюється самостійно, то власнику авто бажано дотримуватися певних правил вибору місць для установки блоків.

Автосигналізація томагавк 9020 інструкція із застосування комплектність. Як налаштувати автозапуск сигналізації tomahawk

Основні блоки живлення охоронного комплексу повинні розташовуватися з дотриманням певних правил:

  • електронний блок управління розміщується всередині салону машини у важкодоступному місці, захищеному від впливу вологи.
  • у моторному відсіку розміщують сирену.
  • ланцюги, по яких буде проходити велика сила струму, обов’язково захищаються плавкими запобіжниками.

До автомобільної сигналізації обов’язково повинна бути прикладена повна інструкція з експлуатації, в якій детально описані функції системи, особливості її установки і налаштування.

Охоронний комплекс «томагавк 9020» надійно захищає транспортний засіб від проникнення, викрадення і злому. Багатофункціональна система оберігає автомобіль від несанкціонованого запуску двигуна і гарантує його повну безпеку, надаючи автовласникові повну інформацію про стан транспортного засобу.
