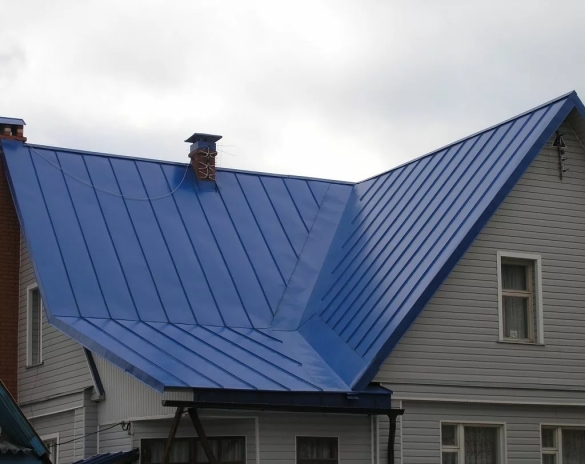

Дуже часто ми бачимо фальцеву покрівлю в спрощеному і навіть непривабливому вигляді. Особливо це стосується покрівлі старих будівель.

Криві стики, нерівні краї, порядком поізносівшаяся поверхню-все це псує не тільки зовнішній вигляд, але і настрій спостерігача. Раніше фальцеве покриття виготовлялося виключно вручну. Для його виготовлення використовувався обмежений набір матеріалів та інструментів, що не дозволяло повністю розкрити всі переваги цієї досить перспективної технології.

З появою фальцегибочних верстатів і сучасного обладнання для закачування фальцевих стиків значно розширився і список матеріалів, з яких можна створювати по-справжньому престижну і довговічну покрівлю.

Сьогодні ми вирішили торкнутися питання вибору покрівельного матеріалу, а також технологічні моменти, пов’язані з його підготовкою до монтажу.

У статті будуть розглянуті наступні питання:

• загальне поняття про фальцевой покрівлі.
• популярні матеріали для виготовлення фальцевих панелей, їх переваги і недоліки.
• різновиди фальцевих швів, їх особливості та області застосування.
• рекомендації щодо вибору фальцевих панелей.

Що таке фальцева покрівля

Фальцевой покрівлею прийнято називати покрівельний матеріал, що виготовляється з металевих листів. Окремі елементи фальцевой покрівлі з’єднуються один з одним за допомогою спеціальних з’єднань (фальцев). Стандартний фальц являє собою технологічний загин, утворений на бічній поверхні листового матеріалу.

По суті, фальц-це різновид пазогребневого з’єднання. Якщо фальц підігнутий і змонтований відповідно до технологічних вимог, на стику двох панелей виходить надійне і герметичне з’єднання.

Вибираємо матеріал для фальцевої покрівлі

Якість фальцевої покрівлі залежить від двох складових: від характеристик матеріалу, з якого виготовлені покрівельні листи, і від різновиду використовуваних замків (фальців). Для початку розглянемо переваги і недоліки матеріалів, які найчастіше використовуються для виготовлення фальцевої покрівлі:

1. мідна покрівля-матеріал, який по праву вважається самим довговічним і естетичним покриттям, здатним прослужити більше 150-ти років. Додаткові переваги мідної покрівлі полягають в її еластичності і здатності набувати благородні відтінки, покриваючись з часом шаром оксидів (патиною). Істотний недолік у міді тільки один-висока вартість.
2. цинк-титанова покрівля-пластичний і довговічний матеріал, термін експлуатації якого досягає 100-120 років. Цинк-титанова покрівля добре захищена від корозії і не потребує обслуговування протягом усього періоду експлуатації. Завдяки перерахованим характеристикам до цинк-титанової покрівлі проявляється все більший інтерес з боку багатьох забудовників.
3. алюмінієва покрівля-матеріал з розрахунковим терміном експлуатації — більше 70-ти років. Він дешевше, ніж мідна, а також легше, ніж мідна або сталева покрівля. Експлуатаційні характеристики алюмінієвого покриття практично ні в чому не поступаються мідній покрівлі: завдяки пластичності матеріалу їм можна без проблем покривати дахи будь-якої складності (в тому числі, з вигинами), а порівняно мала вага алюмінію дозволяє істотно знизити навантаження на кроквяну систему і на несучі стіни.
4. сталь-найпоширеніший матеріал, який використовується при виготовленні фальцевої покрівлі. Якщо якість сталевих панелей відповідне, а монтаж виконаний правильно, то термін експлуатації покрівлі перевищує 50 років. Сталевий прокат, призначений для виготовлення фальцевої покрівлі, як правило, має захисне покриття (цинкове або полімерне). Це дозволяє зробити покрівлю більш естетичною і покращує її експлуатаційні характеристики.

Вибираючи матеріал для фальцевой покрівлі, слід керуватися не тільки характеристиками покриття, але і особливостями роботи з ним. Наприклад, під час самостійного виготовлення картин з алюмінієвого прокату можна зіткнутися з певними труднощами.

Tien користувач forumhouse

Основна проблема рулонного алюмінію полягає в складності виготовлення картин (в згинанні країв під фальц). Якщо перегнеш неправильно, його буде рвати на згині.

Тому при самостійному виготовленні картин слід використовувати матеріали, які підходять спеціально для фальцевой покрівлі (наприклад, покрівельний алюміній). В якості гідної, але більш дорогої альтернативи можна придбати готові алюмінієві картини з самозащелківающимся фальцем (засувка). Їх монтаж простий, але експлуатаційні характеристики дещо гірше, ніж у панелей з класичним фальцевим замком.

Картинами називаються підготовлені до установки панелі, що мають бічні кромки, підігнуті спеціально під фальцевий тип з’єднання.

Як бачимо, вибір матеріалів для фальцевой покрівлі величезний (від дорогих мідних сплавів, вартість яких виправдовується тривалим періодом експлуатації) до бюджетної металевої покрівлі, яка при правильній експлуатації може прослужити досить довго.

Дерево користувач forumhouse

Можна оцинкування навіть взяти, а потім пофарбувати її, якщо захочеться (спеціальною фарбою для оцинкованого металу). У мене під вікном будинок з фарбованою фальцевой покрівлею. Раз років в 10 її фарбують.

Різновиди фальцевих з’єднань

Від того, який різновид фальца застосовується в тому чи іншому випадку, залежить герметичність покрівельного покриття, а також складність його установки.

За способом монтажу розрізняють два різновиди покрівельних елементів: самозащелківающіеся панелі і картини, що виготовляються під механічну завальцовку (загинання) фальцевих з’єднань.

Панелі під механічну завальцовку фальца дозволяють отримувати досить жорсткі з’єднання, які відрізняються між собою як за зовнішнім виглядом, так і за ступенем герметичності.

На фото представлені основні різновиди фальців, що виготовляються під завальцовку. Подвійні фальци по праву вважаються більш герметичними (в порівнянні з одинарними). Це стосується і лежачих, і стоячих з’єднань.

Картини, монтовані уздовж скатів, з’єднуються стоячими фальцами. На поперечних стиках створюються лежачі фальци. Подібна технологія забезпечує безперешкодне відведення дощових і талих вод з поверхні покрівлі.

Стоячі (поздовжні) фальци дозволяють створювати більш міцні примикання. Тому, чим менше в конструкції покрівлі поперечних лежачих замків, тим надійніше дахове покриття.

Також на відкритих і добре проглядаються поверхнях часто створюються г-образні (кутові) фальци. Ці шви вважаються більш естетичними, але менш герметичними сполуками. Тому монтувати їх допускається на ухилах – від 25º і більше (наприклад, на карнизах або фронтонах).

Як показує практика, найміцнішим і герметичним з’єднанням є подвійний стоячий фальц.

Arhios користувач forumhouse

Якщо одинарний, то будь – який бляхар зробить, а подвійний-важкувато. Але одинарний не дасть гарантію від протікання: у мене гараж мужики крили оцинкуванням в одинарний фальц, так він як тек, так і тече. Подвійний же фальц, коли закривається (тобто завальцьовується), схожий на консервну банку – герметичнее не придумаєш.

Класичний завальцьовуваний фальц демонструє хорошу герметичність навіть без застосування ущільнювачів (герметиків, стрічок і т.д.). Завдяки цій якості картини з завальцьовуваним фальцем можна використовувати на дахах з невеликими кутами скатів. Так, відповідно до зводом правил з облаштування покрівлі (сп 17.13330.2011), якщо в конструкцію подвійного стоячого фальца закласти покрівельний герметик або спеціальну ущільнювальну стрічку (псул), то фальцевую покрівлю можна монтувати на скати, що мають ухил від 3° до 7° (але не менше 3°). Правда, це мінімум, якого краще дотримуватися тільки у виняткових випадках.

Представлені з’єднання добре захищають дах від дощів, але від тане снігу і стоячої води може не врятувати навіть подвійний фальц (втім, це характерно для будь-якої покрівлі). Саме тому кут скатів рекомендується робити менш пологим ще на етапі облаштування кроквяної системи.

Schiefer користувач forumhouse

Серйозних недоліків у панелей, фальци яких підгинаються іЗавальцьовуються механічним способом, немає. Є тільки певні труднощі, пов’язані з їх установкою. Так, якісно закрити шви без закаточного інструменту (ручні кліщі, електричні фальцезакаточние машинки і т.д.) неможливо. Також неможливо міцно закріпити покрівлю без спеціальних кріплень (кляммеров).

Вони дозволяють надійно притиснути фальцевую панель до основи по всій її довжині.

За способом виготовлення розрізняють фальцеві картини трьох різновидів:

1. стандартні панелі, що виготовляються в промислових умовах. На сучасному будівельному ринку представлений широкий асортимент картин, що мають стандартні розміри і готові загини під закатку фальців.
2. панелі, що виготовляються з листового матеріалу, в умовах будівельного майданчика.
3. панелі, що виготовляються з рулонного матеріалу, в умовах будівельного майданчика.

Придбання готових картин виключає витрати на покупку фальцегибочного (фальцепрокатного) обладнання або на послуги бригад, що займаються виготовленням фальцевих панелей. Але, з огляду на, що стандартні розміри картин не відповідають розмірам і конфігурації кроквяної системи, при використанні готових панелей збільшується кількість відходів, а монтаж ускладнюється.

Виготовлення картин з листового прокату в межах будівельного майданчика дозволяє більш економно витрачати покрівельний матеріал. Проте, розміри листового прокату, як правило, не відповідають розмірам покрівельних скатів. Це одночасно збільшує кількість використовуваних картин, метраж ненадійних лежачих (поперечних) фальців і число монтажних операцій.

Завдяки рулонному прокату і фальцепрокатним верстатів можна виготовляти картини, довжина яких збігається з довжиною покрівельних скатів. Це дозволяє більш економно витрачати матеріал і скоротити кількість ненадійних лежачих фальців.

Переваги та недоліки самозащелківающегося фальца

У сучасному будівництві прийнято розрізняти два різновиди самозащелківающіхся фальців: звичайні «засувки» і клік-фальцеві з’єднання – «клік-фальц». Більшість забудовників навіть не здогадуються про те, що звичайні «засувки» і клік-фальцеві панелі сильно відрізняються по конструкції.

Господар дивана користувач forumhouse

Різниця між звичайною засувкою і клік-фальцем полягає в конструкції з’єднання: воно більш надійне. Плюс до клік-фальца застосовні майже всі прийоми роботи з подвійним класичним фальцем, що істотно спрощує виконання вузлів покрівлі, для яких у звичайній засувки потрібні танці з бубном навприсядку (обходи, примикання і т.д.).

Якщо ухил покрівлі становить менше 15º, максимальну герметичність клік-фальцевого з’єднання допомагає забезпечити додатковий обтиск фальца (звичайна «засувка» не обтискається).

Завдяки додатковому обтиску і можливості застосування герметика (або псул) клік-фальц можна використовувати з ухилом покрівлі від 5º. Це дає йому певну схожість зі звичайним подвійним фальцем.

Ще одна відмінність клік-фальца від засувки полягає в висоті гребеня, який покликаний забезпечувати захист від протікання.

Господар дивана

Що до клік-фальца, то це справжній фальц, хоч і одинарний. Проте, висота гребеня у нього близько 30 мм, і він значно надійніше всяких там засувок.

Висота 30 мм стандартом не є. Все залежить від технологічних стандартів виробника. При цьому, чим більше висота гребеня, тим менше може бути кут ската, на який монтується панель.

Визначаючи кут ската для того чи іншого матеріалу, не слід виходити за рамки рекомендацій виробника самозащелківающіхся картин. Адже деякі панелі не можна монтувати на скати з кутом нахилу менше 25°.

Безумовно, клік-фальцеві і звичайні самозащелківающіеся панелі (засувки) мають певні подібності. Наприклад, їх монтаж не вимагає застосування кляммеров, адже картини кріпляться до обрешітки за допомогою звичайних саморізів.

З’єднання двох сусідніх панелей проводиться простим натисканням, в результаті якого клік-фальц замикається, утворюючи міцне з’єднання. Іноді для замикання використовується киянка (в якості допоміжного інструменту).

Монтаж засувки на простих покрівлях проводиться без застосування спеціалізованого інструменту.

Висновки

Матеріал, з якого будуть виготовлені картини фальцевої покрівлі, вибирається, виходячи з особистих переваг і власних фінансових можливостей. Що стосується вибору конструкції фальцевих панелей, то у вирішенні цього питання слід керуватися міркуваннями практичності та експлуатаційної надійності.

Виходячи з досвіду користувачів forumhouse, можна зробити висновок: накатка гребеня під подвійний стоячий фальц (в умовах будівельного майданчика) є оптимальним рішенням при створенні фальцевої покрівлі на різних ухилах. Для виготовлення картин в цьому випадку слід використовувати рулонні матеріали, розроблені спеціально для покрівельних покриттів. Застосування покрівельних герметиків або стрічки псул дозволить забезпечити максимальну герметичність фальцевой покрівлі навіть на мінімальних ухилах (від 3º).

Arhios

А герметик – це не сурогат, зараз багато хороші бляхарі ними користуються. Хлопці, що працюють в європі, кажуть, що там одинарного фальца немає, а подвійний обов’язково герметизується (звичайно, не побутовим силіконом, але все одно герметиком).

Також непоганим рішенням при створенні фальцевої покрівлі стане справжній клік-фальц від перевіреного виробника, що володіє надійним, високим гребенем.

Ця стаття буде мати продовження, з якого ви зможете дізнатися, як правильно монтувати картини фальцевой покрівлі, незалежно від їх різновидів і особливостей конструкції. Тим же, хто збирається монтувати покрівлю, але ще не визначився з матеріалом , ми рекомендуємо відвідати, який допоможе знайти всю цікаву інформацію з даного питання. Ви можете дізнатися зі спеціальної добірки відповідних статей. А наш невеликий відеосюжет розповість про те, як правильно обігріти покрівлю заміського будинку .

§ 1. Загальні поняття. Фальцеві з’єднання. Фальцеві шви.

Стоячі, кутові, донні фальци. Стоячі, лежачі фальци.

Фальцевим з’єднанням називається з’єднання двох листових заготовок щільно притиснутими один до одного відігнутими крайками. З’єднання відноситься до типу нероз’ємних, так як воно не піддається розбиранню без порушення цілісності хоча б однієї деталі.

Фальцеві з’єднання застосовують порівняно рідко. Вони витіснені більш прогресивними методами складання-зварюванням і склеюванням. Винятком є виробництво вентиляційних систем різних повітроводів і ємностей.

Фальцеві шви по конструкції поділяються на одинарні, подвійні, комбіновані і кутові, а по виду — на стоячі і лежачі.

На рис. 142, а-м показані фальцеві шви. Найпростішим з цього різновиду швів є. Такі шви зазвичай застосовують як замикають і поздовжні шви повітроводів, а також у виробах, що не вимагають великої щільності і міцності.

Рис. 142. Фальцеві шви:

А — одинарний лежачий, б — подвійний лежачий, в — полуторний комбінований, г — одинарний стоячий, д — подвійний стоячий, е — одинарний кутовий, ж — кутовий комбінований, з — рейковий, і — простий донний, к-донний на звалище, л, м — донний в упор

Комбіновані (полуторні і подвійні) фальци застосовуються там, де пред’являються підвищені вимоги до щільності і міцності. За труднощі виконання подвійний фальц значно складніше полуторного, тому у виробництві часто віддають перевагу полуторному фальцу.

Стоячі фальци застосовують в основному для поперечного з’єднання повітряних і вентиляційних елементів систем. При цьому стоячий фальц надає системам додаткову жорсткість.

Кутові фальци застосовують при виготовленні прямокутних елементів повітряних і вентиляційних систем.

Донні фальци застосовують для з’єднання обичайок і днищ баків, циліндричної і конічної посуду і т.д.

Зведення приватного будинку завершують покрівельні роботи. Цей етап вважається одним з найскладніших і надійних. Причому труднощі пов’язані не тільки з самим пристроєм даху, але і з вибором покриття. Це досить складно, якщо врахувати величезну різноманітність покрівельних матеріалів, які представлені на ринку.

Яким би міцним і витривалим не був матеріал, надійність готового покриття даху буде залежати від якості приєднання окремих елементів. Сьогодні надзвичайно популярна покрівля фальцева, при укладанні якоїГарячу золу, став перекладати її в люльку свого пана. — лякає мене чаклуном! — продовжував пан данило. — козак, слава богу, ні чортів, ні ксьондзів не боїться. Багато було б пуття, якби ми стали слухатися дружин. Чи не так, хлопці? наша дружина-люлька та гостра шабля!

Катерина замовкла, потупивши очі в сонну воду; а вітер смикав воду брижами, і весь дніпро сріблився, як вовча шерсть середи ночі.

Дуб повернув і став триматися лісистого берега. На березі виднілося кладовище: старі хрести юрмилися в купку. Ні калина не росте між ними, ні трава не зеленіє, тільки місяць гріє їх з небесної висоти.

Чуєте, хлопці, крики? хтось кличе нас на допомогу! — сказав пан данило, обернувшись до веслярів своїх.

Ми чуємо крики, і здається, з того боку, — разом сказали хлопці, вказуючи на цвинтар.

Але все стихло. Човен поворотила і стала огинати видався берег. Раптом веслярі опустили весла і нерухомо втупили очі. Зупинився і пан данило: страх і холод прорізався в козацькі жили.

Хрест на могилі захитався, і тихо піднявся з неї висохлий мрець. Борода до пояса; на пальцях кігті довгі, ще довше самих пальців. Тихо підняв він руки вгору. Обличчя все затремтіло у нього і покриву. Страшну муку, видно, терпів він. «душно мені! душно!» — простогнав він диким, нелюдським голосом. Голос його, ніби ніж, дряпав серце, і мрець раптом пішов під землю. Захитався інший хрест, і знову вийшов мрець, ще страшніше, ще вище колишнього; весь заріс, борода по коліна і ще довші кістяні кігті. Ще диче закричав він: «душно мені!» — і пішов під землю. Похитнувся третій хрест, піднявся третій мрець. Здавалося, одні тільки кістки піднялися високо над землею. Борода по самі п’яти; пальці з довгими кігтями встромилися в землю. Страшно простягнув він руки вгору, як ніби хотів дістати місяці, і закричав так, як ніби хто-небудь став пиляти його жовті кістки…

Дитя, що спало на руках у катерини, скрикнуло і прокинулося. Сама пані скрикнула. Веслярі пороняли шапки в дніпро. Сам пан здригнувся.

Все раптом пропало, неначе не бувало; проте ж довго хлопці не бралися за весла.

Дбайливо подивився бурульбаш на молоду дружину, яка в переляку качала на руках кричав дитя, притиснув її до серця і поцілував в лоб.

Не лякайся, катерина! гляди: нічого немає! — говорив він, вказуючи по сторонах. — це чаклун хоче налякати людей, щоб ніхто не дістався до нечистого гнізда його. Баб тільки одних він налякає цим! дай сюди на руки мені сина! — при цьому слові підняв пан данило свого сина вгору і підніс до губ. — що, іване, ти не боїшся чаклунів? «ні, кажи, тятя, я козак»» полно же, перестань плакати! додому приїдемо! приїдемо додому-мати нагодує кашею, покладе тебе спати в люльку, заспіває:

Люлі, люлі, люлі!люлі, синку, люлі!так виростай, виростай в забаву!козацтву на славу, вороженькам в розправу!

Слухай, катерина, мені здається, що батько твій не хоче жити в ладу з нами. Приїхав похмурий, суворий, як ніби сердиться … Ну, незадоволений, навіщо і приїжджати. Не хотів випити за козацьку волю! не похитав на руках дитяти! спершу було я йому хотів повірити все, що лежить на серці, та не бере щось, і мова заїкнулася. Ні, у нього не козацьке серце! козацькі серця, коли зустрінуться де, як не виб’ються з грудей один одному назустріч! що, мої хлопці, скоро берег? ну, шапки я вам дам нові. Тобі, стецько, дам викладену оксамитом і золотом. Я її зняв разом з головою у татарина. Весь його снаряд дістався мені; одну тільки його душу я випустив на волю. Ну, причалюй! ось, іван, ми і приїхали, а ти все плачеш! візьми його, катерина!

Всі вийшли. З-за гори здалася солом’яна покрівля: то дідівські хороми пана данила. За ними ще гора, а там вже й поле, а там хоч сто верст пройди, не знайдеш жодного козака.

Хутір пана данила між двома горами, у вузькій долині, що збігає до дніпра. Невисокі у нього хороми: хата на вигляд як і у простих козаків, і в ній одна світлиця; але є де поміститися там і йому, і дружині його, і старій прислужниці, і десяти добірним молодцям. Навколо стін вгорі йдуть дубові полиці. Густо на них стоять миски, горщики для трапези. Є між ними і кубки срібні, і чарки, оправлені в золото, дарчі і здобуті на війні. Нижче висять дорогі мушкети, шаблі, пищали, списи. Волею і неволею перейшли вони від татар, турків і ляхів; чимало зате і визубрені. Дивлячись на них, пан данило ніби по значках пригадував свої сутички. Під стіною, внизу, дубові гладкі витесані лавки. Біля них, перед лежанкою, висить на мотузках, протягнутих в кільце, пригвинчене до стелі, люлька. У всій світлиці підлога гладко вбита і змащена глиною. На лавках спить з дружиною пан данило. На лежанці стара прислужниця. У колисці тішиться і заколисується мале дитя. На підлозі покотом ночують молодці. Але козаку краще спати на гладкій землі при вільному небі; йому не пуховик і не перина потрібна; він мостить собі під голову свіже сіно і вільно простягається на траві. Йому весело, прокинувшись середи ночі, поглянути на високе, засіяне зірками небо і здригнутися від нічного холоду, що приніс свіжість козацьким кісточках. Потягуючись і бурмочучи крізь сон, закурює він люльку і закутується міцніше в теплий кожух.

Не рано прокинувся бурульбаш після вчорашнього веселощів і, прокинувшись, сів у кутку на лавці і почав наточувати нову, виминену ним, турецьку шаблю; а пані катерина почала вишивати золотом шовковий рушник. Раптом увійшов катеринин батько, розсерджений, нахмурений, з заморською люлькою в зубах, приступив до доньки і суворо став випитувати її: що за причина тому, що так пізно вернулася вона додому.

Про ці справи, тесть, не її, а мене питати! чи не дружина, а чоловік відповідає. У нас вже так водиться, не погнівайся! — говорив данило, не залишаючи своєї справи. — може, в інших невірних землях цього не буває — я не знаю.

Фарба виступила на суворому обличчі тестя і очі дико блиснули.

Кому ж, як не батькові, дивитися за своєю донькою! — бурмотів він про себе. — ну, я тебе питаю: де тягався до пізньої ночі?

А ось це справа, дорогий тесть! на це я тобі скажу, що я давно вже вийшов з тих, яких баби сповивають. Знаю, як сидіти на коні. Вмію тримати в руках і шаблю гостру. Ще дещо вмію… Вмію нікому і відповіді не давати в тому, що роблю.

Я бачу, данило, я знаю, ти бажаєш сварки! хто ховається, у того, вірно, на думці недобру справу.

Думай собі що хочеш, — сказав данило, — думаю і я собі. Слава богу, ні в одній ще безчесній справі не був; завжди стояв за віру православну і вітчизну, — не так, як інші волоцюги тягаються бог знає де, коли православні б’ються на смерть, а після нагрянуть прибирати не ними засіяне жито. На уніатів навіть не схожі: не заглянуть в божу церкву. Таких би потрібно допитати порядком, де вони тягаються.

Е, козак! чи знаєш ти … Я погано стріляю: всього за сто сажнів куля моя пронизує серце. Я і рубаюся незавидно: від людини залишаються шматки дрібніше круп, з яких варять кашу.

Я готовий, — сказав пан данило, жваво перехрестивши повітря шаблею, неначе знав, на що її виточив.

Данило! — закричала голосно катерина, вхопивши його за руку і повиснувши на ній. — згадай, божевільний, подивися, на кого ти піднімаєш руку! батько, твоє волосся біле, як сніг, а ти розгорівся, як нерозумний хлопець!

Дружина! — крикнув грізно пан данило , — ти знаєш, я не люблю цього. Відай свою бабину справу!

Шаблі страшно звукнули; залізо рубало залізо, і іскрами, ніби пилом, обсипали себе козаки. З плачем пішла катерина в особливу світлицю, кинулася в ліжко і закрила вуха, щоб не чути шабельних ударів. Але не так погано билися козаки, щоб можна було заглушити їх удари. Серце її хотіло розірватися на частини. По всьому її тілу чула вона, як проходили звуки: тук, тук. «ні, не витерплю, не витерплю… Може, вже червона кров б’є ключем з білого тіла. Може, тепер знемагає мій милий; а я лежу тут!» і вся бліда, ледь переводячи дух, увійшла в хату.

Листів ударами покрівельного молотка масою 0,4-1,2 кг, в результаті чого лист по кінцях відгинається вниз. Потім ударами дерев’яної киянки, виготовленої з твердих порід дерева, відгинається весь борт по прокресленої лінії.

Рис. 1. Основні типи фальцевих з’єднань, що виготовляються вручну
А-одинарний стоячий фальц; б-подвійний стоячий; в-одинарний лежачий з подвійною відсічкою; г-подвійний лежачий; д-одинарний кутовий; е-комбінований кутовий

Рис. 2. Приклади фальцевих з’єднань, що виготовляються за допомогою механізмів
А-кутовий фальц з відсіченням; б-кутовий фальц з просічними засувками; в-сполучна рейка

Рис. 3. Виготовлення лежачих фальців вручну (послідовність операцій)

Послідовність операцій виготовлення лежачого фальцевого з’єднання показана на рис. 3. Як видно з малюнка, на першому аркуші металу елементи замка одинарного фальца виконуються за чотири операції, а подвійного фальца — за вісім операцій. З’єднання двох малих бортів в одинарний фальц і великого борту з малим в подвійний фальц називають обтиском або осадкою фальца. Воно виконується за три операції, причому в десятій і одинадцятій операціях з двох сторін фальцевого з’єднання утворюються відсічення. Можлива осадка фальца і за допомогою спеціальної оправлення. Виготовлення поперечних фальцевих з’єднань на плоских поверхнях вручну нічим не відрізняється від поздовжніх з’єднань.

Більш складно утворити поперечне фальцеве з’єднання по краю циліндричної поверхні. Для додання такому з’єднанню підвищеної жорсткості фальц воліють робити стоячим, хоча він і менш герметичний, ніж лежачий. Послідовність операцій виготовлення поперечного фальцевого з’єднання на циліндричній поверхні показана на рис. Iv.4. По краю однієї труби відгинають великий борт, по краю іншої-малий. Попередня операція утворення воронки до повного відгину борту необхідна щоб уникнути розриву кромки металу, що спостерігається при відгині борту відразу без поступової витяжки металу під час утворення воронки. Таким чином, відгин борту здійснюється за дві операції, причому великий борт з тих же міркувань виконують за кілька поворотів труби. Після утворення великого борту його перетворюють в стакан ударами покрівельного молотка на кінці оправлення, укріпленої на верстаті у вигляді консолі (зазвичай зі шматка рейки, що має головку округлої форми). Стоячий фальц шляхом поступової обтиску великого борту навколо малого також виконують за кілька поворотів труби.

Рис. 4. Виготовлення одинарного поперечного фальца на циліндричній поверхні вручну (послідовність операцій)
I-утворення воронки; ii — відгин борту; iii — утворення склянки; iv — обтиск великого борту навколо малого; 1 — брусок; 2 — лінія перегину; 3 — фальц; 4 — стакан; 5 — малий борт; 6 — великий борт

Рис. Iv.5. Послідовність утворення лежачого фальца( а), сполучної рейки на фальцепрокатних механізмах (б) і кутового фальца з просічної засувкою (в)

Механізоване виготовлення фальцевих з’єднань металевих листів можливо двома способами: утворенням елементів фальцевого замка під тиском за допомогою преса і спеціальних штампів або прокаткою цих елементів на спеціальних механізмах. У монтажних організаціях срср застосовується тільки другий спосіб утворення фальців різних форм, для чого створені спеціальні фальцепрокатние і відбортувальні механізми. Їх пристрій і принцип дії описані в спеціальному курсі «верстати і механізми для виробництва санітарно-технічних і вентиляційних робіт».

Елементи фальцевого замка на фальцепрокатних механізмах утворюються шляхом протягання металевого листа між декількома парами роликів, які відгинають кромку листа, послідовно надаючи їй необхідну форму. Завдяки цьому деформація (витяжка) листового металу відбувається без розривів і тріщин, незважаючи на досить значні в порівнянні з ручним способом сили, що діють на нього. При цьому швидкість виконання операцій просто незрівнянна і на сучасних механізмах досягає 10 м фальца в 1 хв. 5 показана послідовність утворення лежачого і кутового фальців для з’єднання з просічної засувкою і рейки на механізмі стд-16 — останньої моделі вітчизняних фальцепрокатних механізмів.

Цей механізм комплектується наступними змінними робочими роликами:
1) для утворення лежачого фальца з подвійною відсіченням;
2) для одночасного утворення елементів лежачого фальца на обох крайках воздуховода круглого перетину;
3) для утворення кутового фальца;
4) для виготовлення рейок.

На відміну від ручного способу, при механізованому виготовленні розміри елементів фальцевих швів строго регламентовані для кожної товщини металевого листа, як показано на профілях кутового фальца з відсіченням і сполучної рейки на рис. 7.

Рис. 7. Одностороння зиг-машина вмс-76

Порядок роботи на механізмі стд — 16 наступний. Встановлюють профілюючі ролики відповідно до необхідної формою фальца або рейки, регулюють положення роликів в залежності від товщини оброблюваного листа (шляхом регулювання зусилля пакетів тарілчастих пружин) і включають електродвигун. При прокатці лежачого фальца на обичайці воздуховода обидві її кромки заводять одночасно в обидві групи профілюючих роликів. При прокатці кутового фальца або рейки лист подається з одного боку механізму. Після закінчення прокатки вимикають електродвигун і знімають оброблену деталь. На рис. 1v. 6 показаний один з моментів роботи на фаль-цепрокатном механізмі.

При утворенні фальців найбільш масовою є перша операція — відгин борту. Всі фальцепрокатні механізми виконують цю операцію тільки по прямій лінії, тому для відгину борту на деталях криволінійної форми (для поперечних фальцевих і рейкових з’єднань) створені механізми вмс-53 і стд-13, відрізняються тим, що механізм стд-13 оснащений додатковим вузлом для освіти кутового фаль-цевого з’єднання з клямкою на відводах прямокутного перерізу.

Найбільш універсальними є приводні зіг-машини, що дозволяють механізувати процес утворення поперечного фальцевого з’єднання на деталях повітроводів круглого перетину, а також застосовуються для утворення зігів, розтрубів, гофрів і відгину бортів. Крім того, потужність приводних зіг-машин дозволяє виконувати поперечне з’єднання елементів повітропроводів, офланцовку ланок повітропроводів та інші операції на кінцях патрубків повітропроводів. Однак для виконання кожної з перерахованих різноманітних операцій потрібна зміна робочих органів зіг-машини-роликів відповідного профілю. При масовому потоковому виробництві деталей повітропроводів часта зміна робочих органів машини неприйнятна, а використання універсальної машини в технологічному потоці для однієї операції неекономічно. Цим і пояснюється відносно невелике застосування зіг-машин в сучасних великих заготівельних підприємствах. Крім того, за характером технологічних операцій, виконуваних зіг-маші-нами, для них потрібні, як правило, спеціальні пристрої для підтримки оброблюваної на зіг-машині деталі з протилежного кінця.

Рис. 6. Прокатка фальца на обичайці воздуховода на фальцепрокат-иом механізмі фп-3

Найбільш досконалими є вітчизняні зіг-машини універсального типу вмс-76 або вмс-77. На відміну від вмс-76, зіг-машина вмс-77 має другий хобот, який кріпиться до того ж корпусу замість знятого кожуха. Обидва хобота механізму вмс-77 взаємозамінні.

Слід пам’ятати, що за умовами техніки безпеки на зіг-машинах не дозволяється працювати одночасно з двох сторін механізму. Для фальцепрокатних механізмів найважливіша вимога техніки безпеки — не торкатися руками обертових частин механізму, не допускати захоплення руками прокатується заготовки на відстані менше 200 мм від першої пари роликів і працювати обов’язково в рукавицях.

— виготовлення фальцевих з’єднань

Фальцева покрівля-чудовий варіант для дахів з невеликим ухилом. Винайшли фальцеву покрівлі німецькі майстри (можливо, ви вже здогадалися за назвою). У перекладі» фальц » означає всього-на – всього жолоб, і з таких простих з’єднань монтаж фальцевой покрівлі і складається-замикнули або затиснули, і все. Але чому тоді при такій простоті фальцева покрівля зустрічається нечасто?

Проблема в тому, що раніше фальц робили з листів тільки вручну. Процес був трудомісткий, стики виходили не надто рівними і про герметичність такої покрівлі говорити було складно. І тільки з появою професійного обладнання фальцева покрівля відкрила себе заново: рівні з’єднання, будь-яка довжина і швидкість монтажу зробили свою справу. Хочете дізнатися більше?

Покрівлю, яку роблять зОкремих металевих листів, називають фальцевой. У росії фальцева покрівля з’явилася трохи більше 100 років тому, і швидко придбала свою популярність. А з виробництвом механічних і електричних закаточних інструментів (раніше фальци з’єднувалися тільки вручну) її монтаж став доступний всім. Подивіться самі:

З переваг:

• невелика вага покрівлі, що цінно для будь-яких будівель.
• відмінний захист від протікання. Все завдяки герметичності! на фальцевой покрівлі взагалі ніде немає наскрізних отворів, які могли б стати осередком корозії або інших проблем.
• фальцева покрівля приваблива також простотою монтажу, з чим впоратися здатний практично будь-яка людина.
• таку покрівлю робити можна не тільки на звичайних скатних дахах, але і на більш складних архітектурних об’єктах.
• фальцева покрівля виглядає естетично і поєднується з будь-якими видами будматеріалів.
• головна перевага фальцевої покрівлі-100% герметичність покрівельного покриття, під яке не пробратися ні снігу, ні дощовій воді. Справа в тому, що в такій покрівлі мінімум отворів, на відміну від металопрофільної, що означає мінімальний ризик потрапляння вологи в підпокрівельний простір. Ніякої корозії!
• 20 років мінімального терміну служби. В принципі, фальцева покрівля і довговічна завдяки тому, що її з’єднання недоступні для води. Плюс в ній немає поперечних швів і відкритих місць з’єднань, які б перешкоджали стоку води і сходу снігу.

А ще досить простий монтаж:

Відзначимо відразу, що всі недоліки, які зазвичай приписують фальцевой покрівлі, родом якраз з неправильного монтажу.

• так, найпоширеніші скарги-на сильний шум від дощу, коли краплі просто-таки барабанять по фальцевій покрівлі. Щоб цього не було, обрешітку потрібно використовувати ідеально рівну, тоді металеві листи будуть прилягати до неї досить щільно і не створювати шумовий ефект.
• періодично необхідний ремонт фальців. Дивлячись, як їх робили і чим.
• схід снігу лавиною. Так, на такій рівній покрівлі йому нічого не залишається робити, як швидко з’їжджати, але для чого тоді снегодержатели? в європі, наприклад, навіть будинок не страхують, якщо на даху немає таких елементів.
• нехитрий дизайн і відсутність багатого вибору кольору і текстур. Так, не всім до душі мінімалістична естетичність фальцевої покрівлі. Але справа смаку-завжди справа суб’єктивна, і хтось точно також вже в очі не хоче бачити всюдисущу металочерепицю.

А тепер подивіться, що ще можна зробити, щоб позбутися від шуму:

Вибір конструкції і матеріалу

Щоб вам було зручно, пропонуємо для початку трохи розібратися з поняттями.

Картини-це прямокутні металеві елементи з фальцами, які і монтуються на покрівлю. Стандартна форма-сталеві листи у вигляді прямокутника з висіченими кутами. З картин і викладають фальцеву покрівлю.

Фальц-це специфічний шов, який виходить завдяки скріпленню між собою різних полотен металу. Плюс в тому, що при такому з’єднанні щільність виходить досить високою, і не потрібні ні герметики, ні клейові склади, щоб забезпечити повну герметичність. І, крім свого основному завдання, фальци грають роль ще ребер жорсткості для всієї покрівлі.

Кляммер – це особлива деталь кріплення, яку прибивають прямо до основи даху. Простий кляммер має ту ж форму, що і майбутня заготівля фальца, а рухливий забезпечує майбутнє температурне розширення металу (стиснення і розтягнення в різні пори року).

Як бачите, все просто і ні над чим морочитися не треба.

Матеріал виготовлення картин

Виготовляють фальцеву покрівлю як з оцинкованої сталі, так і з різних кольорових металів. Ось з яких матеріалів сьогодні найчастіше роблять фальцеву покрівлю:

Варіант #1 – сталь

Найпоширеніший варіант. Сталева фальцева покрівля буває оцинкованої, неоцинкованої або додатково покритої полімером. З плюсів-стійкість до корозії, невисока вартість і довговічність (60 років служби).

Але з часом сталь, на жаль, помітно тьмяніє. А тому для пристрою фальцевой покрівлі сталеві картини потрібно брати тільки такі, які покриті кольоровим багатошаровим покриттям. І при покупці таких простежте за тим, щоб на них була спеціальна захисна плівка – тільки так матеріал не поцапається під час транспортування.

Але в будь-якому випадку навіть якісне полімерне покриття на покрівлі не буде довговічним: через сонячних променів, кислотних дощів і найголовнішого ворога – вологого морського клімату.

Варіант #2 – мідь

Це-найкрасивіша дах, яка просто-таки горить в сонячний день. Її головний плюс-ніяка біологічна живність на ній не приживеться, особливо мох. Але і мінусів чимало-такий метал м’якуватий, вимагає акуратного поводження і коштує досить дорого.

З часом мідь також покривається патиною – шаром оксидів, і стає темно-коричневого кольору. А ще згодом-зеленого, причому реставрувати нічого не потрібно. І саме через оксиди мідь не можна поєднувати з іншими матеріалами на фальцевой покрівлі.

Цінна мідна фальцева покрівля також своєю гнучкістю – нею легко робити покрівельні архітектурні шедеври, не кажучи вже про прості дахи:

Варіант #3 – цинк

Цинкова фальцева покрівля додатково покрита ще й захисним шаром-карбонатом цинку. Згодом така покрівля набуває шикарний сріблясто-сірий колір. Служить цинкова покрівля близько 50 років, що відносно недовго, і тому в європі вже такий матеріал не застосовують для виготовлення картин.

Варіант #4-алюміній

Така покрівля-найбільш стійка до механічно пошкоджень і корозії, і здатна прослужити більше 100 років! а приємний сріблястий блиск тільки порадує око.

Крім того, цей матеріал легше сталі і більш стійкий до корозії. Але поганий алюміній тим, що куди сильніше розширюється і скорочується при температурних перепадах. Ось чому монтаж такої покрівлі має свої особливості:

Варіант #5-цинк-титан

Це міцний, вдалий сплав цинку і титану: цинк не піддається корозії, а титан володіє одночасно і міцністю, і пластичністю. Цінний також цей спав і для дизайнерів, адже з часом він покривається благородною патиною. Покрівля виглядає чудово!

Варіант #6 – алюцинк

Алюцинк – це сталеві картини з алюмінієво-цинковим покриттям, яке володіє цінними самовідновлюючими властивостями і відмінно захищає подряпини і зрізи від корозії.

Варіант # 7-сплав трьох металів

Титано-цинково-мідний сплав. Міді тут небагато, всього 0,005%, але цього достатньо для додання покрівельного матеріалу пластичності, завдяки якій полегшується профілювання.

Спеціальне покриття

Якщо ж ваш будинок знаходиться в приморській місцевості або зоні з поганою екологічною обстановкою, або просто з жарким і вологим кліматом, тоді купуйте фальцеві картини, покриті пуралом. Тільки цей полімер здатний на високому рівні захищати від морського повітря, дощів з кислотними домішками і палючого ультрафіолету.

Технологія виробництва

Поділяють фальцеву покрівлю також за технологією виробництва – на литу і рулонну.

Здавна в росії використовувалася саме лита покрівля, і її надійність вже перевірена. Змонтувати таку фальцеву покрівлю легко своїми руками і без спеціальних інструментів, поперечних швів немає, і поверхня виходить цілісною і міцною. А ось рулонна фальцева покрівля-це вже нова технологія зі своїми перевагами і недоліками. Це металеві смуги на всю довжину ската, і відразу з підготовленими краями на спеціальній машині. Фальц формується подвійний.

А по ширині картин і наявності ребер жорсткості фальцевую покрівлю ділять на такі види:

• подвійний фальц і два ребра жорсткості. Така покрівля найбільш затребувана в промисловій сфері. Нею поривають складські приміщення і великі будівлі з самим різним ухилом даху. Стандартна ширина-5,57 м, робоча — 5,45 м.
• подвійний фальц і два ребра жорсткості, але менше ширина – 35,2 м (робоча 3,4 м). Такий покрівлею покривають дахи котеджів, великих житлових будівель та історичні пам’ятки.
• подвійний фальц без ребер жорсткості. Таких покрівель теж два види, виходячи з фактичної ширини — 5,57 м і 3,52 м.обидві цілком підходять для житлових будівель і звичайних приватних будинків.

А ще фальц-панелі також можуть бути рядовими і стартовими, трапецієподібними і паралельними:

Пропозиції ринку

Якщо ж говорити про бренди, в росії, як і за кордоном, найбільш популярна фінська фальцева покрівля від компанії ruukki, з самозащелківающимися фальцами.

Більш приємні ціни-на матеріали вітчизняного заводу «інсі». На ринку він вже більше 16 років, і цілком радує якістюСвоєї продукції. У виробництві є як звичайні глянцеві і матові картини, так і унікальні, для створення особливого дизайну покрівлі.

Технологія монтажу фальцевої покрівлі

Для монтажу такої покрівлі не потрібні ні спеціальні опори, ні дорога підйомна техніка, ні додаткові витратні матеріали.

Етап i. Готуємо підставу

Влаштовувати фальцеві покрівлі можна як по обрешітці, так і по суцільній основі. Підходять як бруски, так і металевий капелюшний профіль.

Важливо тільки дотримуватися кроку між кроквами не більше 2,5 метрів – інакше навіть найміцніші сталеві листи ризикують прогнутися, і шви відразу розійдуться:

А ось як самостійно підігнути підкладковий лист:

Етап ii. Працюємо з картинами

На робоче місце ви можете привезти як готові картини, так і рулонну сталь, яку будете відрізати вже на місці.

Як тільки сталеві картини будуть готові, їх піднімають на покрівлю. Розкладають уздовж карниза прямо на обрешітку і починають монтаж з середини.

Етап iii. Заготовляємо додаткові елементи

Для покрівлі країв даху, розжолобків, ковзанів і таких елементів, як димова труба, з’єднання даху і слухове вікно, необхідно заздалегідь виготовити з рулонної сталі готові картини – але вже фігурної форми.

Ось докладний майстер-клас, як виготовити самостійно капельник для фальцевої покрівлі:

Етап iv. Загинаємо фальци

Отже, ми перейшли до найголовнішого технологічного питання: якими робити фальци?

Види з’єднань

Фальци на таких картинах бувають одинарні і подвійні, стоячі і лежачі. Якщо спростити, то лежачими називають всі горизонтальні фальци, а стоячими-вертикальні:

Одинарний стоячий фальц найпростіший в монтажі:

Подвійний фальц — це подвійний загин кромки. Його обов’язково потрібно робити в найпроблемніших місцях покрівлі, де зазвичай любить накопичуватися сніг і вода – розжолобках, жолобах та інших складних з’єднаннях. Це найміцніший і герметичний, чому і найбільш популярний за кордоном.

Подвійний стоячий фальц рекомендований для дахів, кут нахилу яких менше 25°. Правда, в росії подвійний фальц поки ще вважається невиправдано дорогою технологією. Хоча насправді ціна перевищена зовсім небагато, зате надійність такого з’єднання виходить куди більшою. Ось як ви можете його виготовити в процесі монтажу покрівлі:

Але, якщо ви хочете, щоб шви між картинами не були види, і вся покрівля виглядала рівною – тоді робіть лежачі фальци. Та й по горизонталі між собою картини з’єднуються тільки лежачими фальцами – так, щоб охоплення був максимальним. Якщо ж захоплена сталева смуга не буде діставати до глибини, такі картини з часом розійдуться.

Третій вид – це кутовий стоячий фальц, який ще називають г-подібним. Він рекомендований для дахів, у яких кут нахилу більше 25°. У виконанні він простіше звичайного фальца-потрібно просто правильно відігнути верхню кромку шва.

Висота ребер жорсткості

А тепер поговоримо про висоту фальца, який одночасно служить ребром жорсткості для такої покрівлі. Справа в тому, що це з’єднання – абсолютно водонепроникне, якщо його тільки не піддавати стоячій воді. Але звідки на даху вона може взятися в такому вигляді? дуже просто — з товщі снігу. А тому висота фальца має значення, і в особливо снігових регіонів її роблять чималу.

Додаткова герметизація

Додатково, щоб перешкоджати попаданню води в шов, в фальц ще в процесі монтажу встановлюють спеціальні ущільнюючі прокладки. Використовується особливий матеріал, який спокійно переносить вплив високих температур (до 90°с) і стиснення, адже ще будуть застосовуватися закочують механізми для фальців.

Ще один важливий момент: всі кріпильні елементи, які ви будете використовувати, повинні бути тільки антикорозійними. Інакше через пару років нова красива покрівля покриється іржавими патьоками.

Технологія загину фальца

Скріпити фальци між собою можна за допомогою молотка і дерев’яних брусів, спеціальним ручним інструментом або за допомогою електромеханічних машинок. Найпростіший варіант-рамкою:

Перед тим, як загнути лежачий фальц, картину потрібно прикріпити до настилу окремої вузькою смужкою, щоб стабілізувати її положення.

Загин роблять з передньої і задньої частини, а зліва і справа – вертикальні елементи підфалець.

Застосування кляммера

Найбільш поширений спосіб кріплення – кляммери. Їх відгинають на 25 мм, а картини прибивають цвяхами з правого боку.

Кляммер – металева смуга з оцинкованої сталі, довжиною 80-120 см і товщиною 0.5-0.7 мм.вирізати кляммер ви можете зі звичайного оцинкованого листа простим ручним інструментом. Далі розташуйте кляммери по краю картин через кожні 60 см і прикрутіть саморізами (4,8х28).

Отже, спочатку картину кладемо на обрешітку, потім кріпимо кляммером і тільки потім накриваємо інший картиною. Прибивати кляммери потрібно по лінії з’єднання двох картин: один лист кладеться на кляммер зверху, а другий підсовується знизу, і вже три шари металу загортаємо в одну сторону, після чого закриваємо фальци до кінця. Притискаємо, і отримуємо міцне і надійне з’єднання з кляммером, який захований всередині і притримує обидва листа на даху. Таке кріплення-100% гарантія на довгі роки від протікання і холодного повітря.

А тепер давайте розберемося, чим відрізняється робота професіонала від аматорської. Так, для звичайного домашнього майстра з цілком спритними руками досить однієї киянки, ножиць і гака для установки водостоків. А ось досвідчена людина, фахівець у своїй справі, озброюється мінімум десяткою дорогих спеціальних ножиць, не кажучи вже про рамки, кліщах та інших інструментах. Причому сумарна вартість такого набору може бути дорожче, ніж сам фальцевий верстат.

Для закриття фальців сьогодні найчастіше використовується напівавтоматичний інструмент, використання якого дає багато вагомих плюсів:

• високу продуктивність.
• висока якість шва.
• збереження полімерного покриття картин.
• можливість роботи з металом будь-якої товщини.

З недавнього часу стали також проводитися картини, фальци яких легко замикаються при натисканні — і ніяких інструментів!
