Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

3

Незважаючи на демократичну вартість і широкий асортимент сучасного насосного обладнання, деякі примітивні моделі можна виготовити самостійно. І справа тут не тільки в придбанні технічних навичок, але і в свого роду відпочинку, вправі для тіла і для розуму. Після прочитання даної статті ви дізнаєтеся, як зробити водяний насос своїми руками .

про доцільність власноручного виготовлення

Основним недоліком заводських водяних насосів є необхідність в підключенні до ліній електроживлення. Потрібно погодитися, що на багатьох заміських ділянках, особливо на початку будівництва, електрика – велика рідкість.

Більш того, тарифи на електроенергію постійно зростають, а про випадки її відключення власники дачних ділянок знають, як ніхто інший. Саме з цієї причини кожен поважаючий себе господар повинен мати в розпорядженні «запасне» обладнання для перекачування води. Таке обладнання стане в нагоді не тільки при поливі саду та городу – його також можна використовувати в критичні моменти.

Зверніть увагу! рекомендується виготовляти поршневий водяний насос (або насос-качок, як його ще називають), тому що це найпростіший варіант водозабірного обладнання. Для цього будуть потрібні лише мінімальні технічні навички і невеликий набір інструментів.

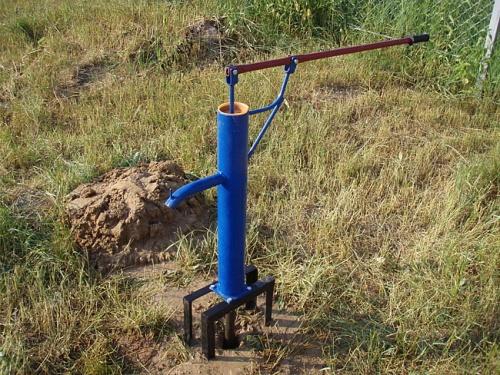

принцип дії насоса-качка

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

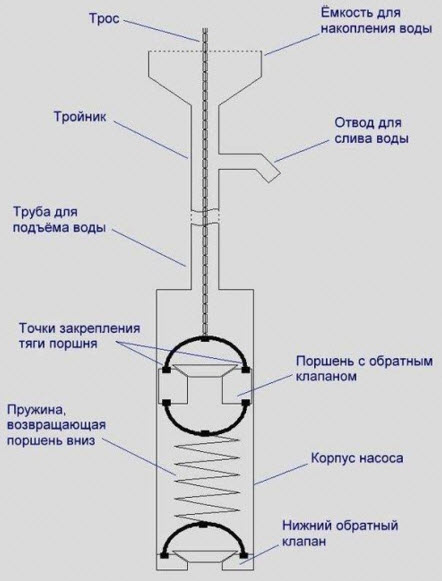

У корпусі є циліндр з переміщається всередині нього поршнем. У самому циліндрі є вхідний і вихідний отвори, оснащені клапанами. Для полегшення качки між нижнім клапаном і поршнем встановлюють пружину – вона буде притягувати поршень.

Повітря в циліндрі розріджується під час руху поршня, внаслідок чого вхід відкривається і вода затягується всередину. Далі, коли поршень рухається в зворотну сторону, закривається клапан і вода за допомогою вихідного отвору залишає циліндр. Єдиним двигуном тут є прикладені м’язові зусилля, а производительнос ть пристрою залежить не тільки від них, але і від обсягу циліндра.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Зверніть увагу! поршневий насос навряд чи зможе забезпечити повноцінне водопостачання ділянки, але в екстрених випадках з його допомогою можна перекачати трохи води, наприклад, для поливу грядок.

У більшості випадків насосами-качками оснащуються свердловини незначної глибини-абіссінські колодязі.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

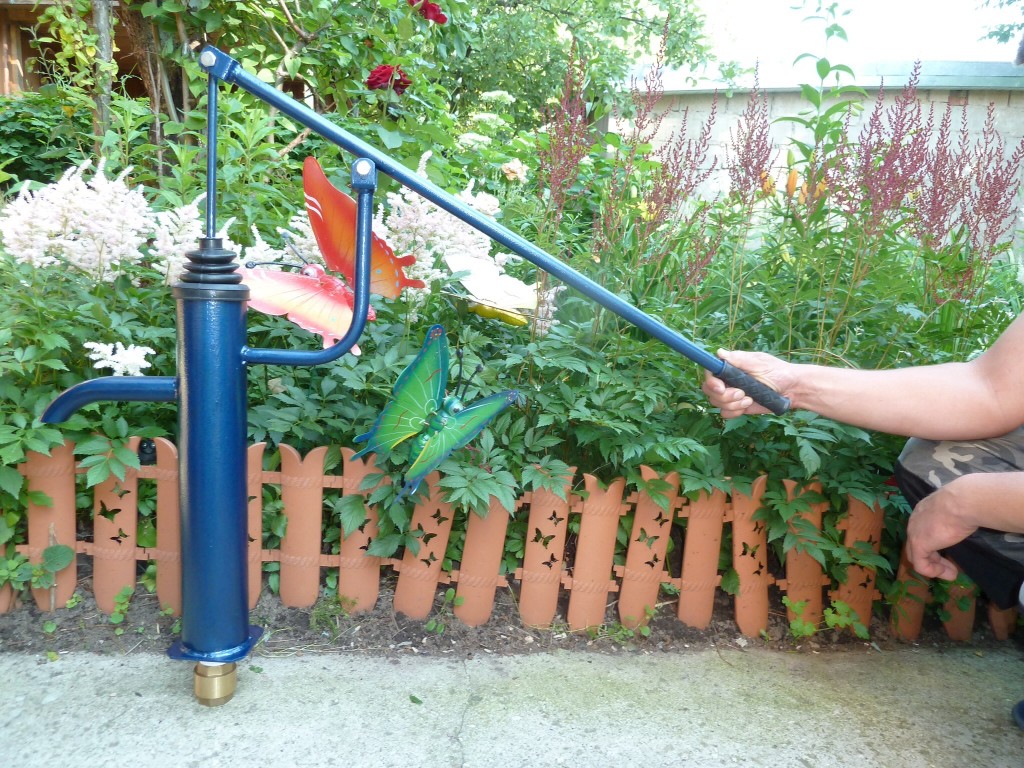

технологія виготовлення поршневого насоса

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Нічого складного в створенні насоса-качка немає, головне – підготувати все необхідне і слідувати наведеній нижче інструкції.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Етап 1. спочатку формується циліндр. Для цього буде потрібно металева труба ø10 см і довжиною в 1 м.щоб забезпечити безперешкодно е рух поршня, внутрішню поверхню труби потрібно обробити наждачним папером (для зручності останню насаджують на дерев’яну палицю).

Зверніть увагу! необов’язково використовувати для насоса трубу з круглим перетином, конфігурація може бути найрізноманітнішою – від квадрата до шестикутника.

Етап 2. до циліндра приварюються кронштейни, за допомогою яких буде кріпитися важіль насоса. Їх потрібно встановити так, щоб важіль входив між ними вільно. Для виготовлення кронштейнів використовуються металеві куточки.

Етап 3. у верхній частині циліндра свердлиться отвір під зливний патрубок. Сам патрубок можна розташовувати як навпроти кронштейнів, так і збоку від них.

Етап 4. далі потрібно зробити кришку, яка закрила б нижній торець корпусу. При наявності зварювального апарату торець заварюється металевою пластиною, але варто знати, що кришку можна також зробити з підручних матеріалів. Це може бути, наприклад, вологостійка модрина, міцність якої при контакті з водою лише зростає.

Етап 5. верхня кришка необов’язкова, але її краще встановити з метою підвищення ефективності роботи приладу. Кришка запобіжить розплескування набраної води. Будь-яких особливих вимог стосовно міцності немає, тому при виготовленні використовується і дерево, і пластик, головне – виконати отвір під шток.

Зверніть увагу! отвір повинен бути щілиноподібної форми, тому що шток буде рухатися паралельно з важелем.

  • металевого диска товщиною 3-4 см, що створює різницю в тиску;
  • шматка гуми відповідного розміру товщиною 5 см.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

У поршні проробляються кілька отворів ø1 см, після чого він накривається гумкою. Потім по центру з’єднаних деталей проробляється наскрізний отвір для фіксації штока.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Поршневий насос
1-фільтр; 2-колона водопідйомних труб; 3-відведення; 4-зворотний клапан; 5 — дисковий клапан; б-циліндр насоса; 7-поршень насоса; 8-клапан поршневий; 9-шток поршня; 10-водоприймальний резервуар; 11-балансир

відео — як працює поршневий насос

Етап 7. після цього можна приступати до виготовлення штока. Для цього використовується металевий прут ø1 — 1,5 см – один його кінець вставляється в центр поршня і закручується знизу гайкою, другий кріпиться до важеля.

Етап 8. для виготовлення важеля потрібно залізна труба ø3 см, в центрі якої кріпиться довгий болт. Після установки цей болт буде проходити між двома кронштейнами. Один кінець труби сплющується і в ньому свердлиться отвір під болт, за допомогою якого буде фіксуватися шток. Інший кінець важеля, за який людина буде триматися руками, обмотується ізоляційною стрічкою або товстим шнуром.

Етап 9. вхідний клапан — це шматок щільної гуми (його форма повинна збігатися з перетином циліндра). Діаметр клапана повинен бути менше діаметра корпусу, але більше діаметра оголовка свердловини. У центрі клапана кріпиться напрямна, яка буде повертати його в корпус після кожного циклу. Довжина направляючої при цьому повинна бути більшою, ніж дистанція між зливним отвором і нижнім торцем корпусу.

Етап 10. корпус насоса насаджується на трубу. При цьому на вхідному отворі циліндра і оголовке свердловини бажано нарізати різьблення – так при з’єднанні не виникне ніяких проблем.

Зверніть увагу! збільшити міцність пристрою можна за допомогою додаткових опор, приварених до корпусу і закріплених до лежить на землі металевій рамі.

В отвір, виконане в нижньому торці корпусу, опускається шток, що веде від вхідного клапана, після чого вставляється поршень. Важіль насоса з’єднується з кронштейнами болтами і кріпиться до штока. Все, поршневий насос готовий до експлуатації.

Відзначимо, що насос-качок можна встановлювати не тільки на дрібну свердловину, але і викачувати з його допомогою воду з довколишнього водоймища. З цією метою до впускного клапана приєднується не оголовок абассинского колодязя, а шланг, який потрібно закинути у водойму. При цьому насос не буде створювати напору, через що не зможе піднімати воду вище рівня зшивної горловини. Бажано поставити поруч з насосом велику бочку і наповнити її – це дозволить використовувати воду в міру необхідності.

Якщо в господарстві завалялися старі автомобільні гальмівні камери, то їх також можна використовувати для створення водяного насоса. Послідовність дій в такому випадку повинна бути наступною.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Етап 1. гальмівна камера розбирається, всі наявні в корпусі отвори ретельно герметизують.

Етап 2. у нижній частині корпусу встановлюються впускний і випускний клапани, а у верхній проробляється отвір під шток.

Етап 3. в якості поршня використовується гума — її затискають між кришкою і дном камери. Поршень з’єднується зі штоком болтами (бажано через прокладки).

Етап 4. збоку встановлюється кронштейн для фіксації важеля.

Етап 5. важіль приєднується до кронштейну, а один з його кінців – до штоку.

Принцип роботи цього насоса практично нічим не відрізняється від описаної вище конструкції: після кожного натискання на важіль в нижній частині корпусу створюється підвищений/знижений тиск, що призводить до відкриття клапана на вході/виході.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Маловідома конструкція, що функціонує від сили вогню. Для виготовлення потрібно герметична залізна бочка ємністю не менше 200 л.

Етап 1. спочатку будується піч для нагріву конструкції. Оптимальний варіант-невелика цегляна піч з колосником.

Етап 2. потім в нижній частині корпусу обладнується випускний кран.

Етап 3. в отвір на верхній кришці вставляється гумовий шланг (він повинен сидіти максимально щільно). На зовнішній кінець шланга встановлюється сітчастий фільтр, після чого шланг занурюється в озеро або річку.

Етап 4. в бочкуЗаливається кілька літрів води, після чого розпалюється піч. Випускний клапан при цьому повинен бути закритий. Нагріте повітря, розширившись, йде у водойму. Далі вогонь гаситься, а повітря, охолодившись і, відповідно, скоротившись, затягне воду в бочку.

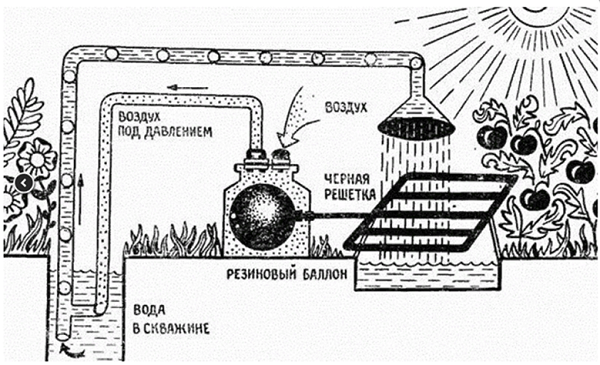

При бажанні вогонь можна замінити сонячною енергією. Для будівництва такого насоса потрібно виконати наступні дії.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Етап 1. виготовляється решітка з металевих трубок, вихід при цьому повинен бути один. Далі готова решітка покривається чорною фарбою.

Етап 2. вхідний отвір підводиться до алюмінієвого бідону.

Етап 3. кришка бідона оснащується впускним і випускним клапанами. Для цього ідеально підійдуть ніпелі зі старих автомобільних шин.

Етап 4. до висновку решітки всередині бідона підключається невелика гумова ємність, наприклад, автомобільна камера.

Етап 5. вихід на кришці з’єднується зі шлангом, що веде до водойми або свердловині. Інший кінець шланга виводиться з водойми, обладнується наконечником від лійки і встановлюється над гратами.

Працює цей насос наступним чином. решітка нагрівається, а повітря, що знаходиться в ній, розширюється і надуває гумову ємність. Внаслідок цього повітря витісняється з бідона і надходить у водойму, де, піднімаючись, тягне за собою воду. Невелика кількість води надходить в лійку для охолодження решітки, після чого цикл повторюється.

Зверніть увагу! такий насос можна дещо модернізувати, закачавши в решітку замість повітря пропан-бутан.

Як бачимо, за допомогою вправності і мінімального набору інструментів можна виготовити водяний насос практично з усього. Для ознайомлення з іншими технологіями рекомендуємо подивитися тематичний відеоролик.

відео-виготовлення водяного насоса

Водяна помпа своїми руками є прекрасним рішенням проблем, пов’язаних з поливом садової ділянки. Бо постійно користуватися привізною водою не вдасться. Влаштує наявність водойми, річки або струмочка (джерело вважається ідеальним варіантом). Все вирішується установкою насоса.

Однак спочатку можна обійтися і саморобної конструкцією для поливу.

Деякі види водяних помп

З незліченного ряду подібних пристосувань можна виділити наступні.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Американські річкові помпи. Подібні моделі обходяться без електрики. Їх використовують майстри, ділянки яких розташовані на берегах бурхливих річечок. Пристосування являє собою бочку звуженої форми (при довжині в 62 см і діаметрі в 52 см вона важить близько 17 кг), з вузького торця якого кріпляться лопаті. Всередину ємності рівними витками намотується шланг у вигляді спіралі. Усілякі заломи і перегини виключаються. Споруда, що виглядає простим, працює досить надійно. Завдяки потоку води бочка обертається, а рідина здатна підніматися по шлангу на 25-метрову висоту;

Саморобні хвильові насоси. Вони з успіхом функціонують там, де течія не дуже сильна. Пристрій складається з:

  • гофрованої труби (типу » гармошка»);
  • кронштейна, двох втулок з клапанами;
  • колоди.

Обидва торця рола оснащуються втулками. З одного кінця вона кріпиться до стійки, вкопаної в дно водойми. З іншого ж боку до труби прикріплюється колода, яке опускається в воду. Хвилі коливають «гармошку». В результаті, вона скорочується і просуває чергову порцію води. Якщо є вітер 2 м / сек і тиск до 4-х атм. Тобто готова подати до 25 тис.л води за добу. Щоб колода не розвалилося, воно попередньо обробляється готовою сумішшю, в яку входять натуральна оліфа і гас (в рівних частинах). Стовбур просочується 3-4 рази, а торці — з підвищеною гігроскопічністю) — 6 разів;

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Піч, що працює на різниці тиску. Їх ще називають «печами-насосами». За принципом роботи вона схожа з самоваром. Пристосування збирається зі сталевої 200-літрової бочки, патрубка з краном і гумового шланга з сітчастою накладкою. Вузол з краном встановлюється в нижньому секторі бочки. Верх останньої закривається за допомогою пробки з різьбленням. На пробку навертається шланг. Другий кінець опускається в резервуар з водою. Бочка заливається двома літрами рідини і нагрівається примусом або паяльною лампою. Згодиться і багаття під днищем. Гаряче повітря йде через шланг. Вогонь гаситься. При охолодженні ємності внутрішній тиск падає, і рідина починає втягуватися всередину. На весь цикл знадобиться не більше години;

Чорні решітки, що працюють на сонці. Для поливання городу це досить складна конструкція. Спочатку необхідно обзавестися гратами з порожнистих трубок, заповнених зрідженим пропан-бутаном. До неї приєднується гумова груша, яка вставляється всередину бідона. Кришка ємності обладнана двома повітряними клапанами (впускним і випускним). Грати доцільніше покрити чорною фарбою, бо остання добре прогрівається під сонячними променями;

Саморобна помпа функціонує наступним чином. У сонячний день на решітку наливається холодна вода. Відбувається охолодження пропано-бутанної суміші. В результаті тиск газів падає. Гумовий балон стискається, а бідон наповнюється повітрям. Ледь решітка висохне, груша під дією парів роздувається. Звільнився повітря починає надходити крізь клапан в трубу. Пробка повітря тут грає роль поршня, виштовхує порцію води назовні. За твердженням фахівців, такий насос не втрачає працездатність в пору зимових холодів. В цьому випадку охолоджувачем є маси морозного повітря. Решітка ж нагрівається витягуються підземними водами;

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Нагнітач з пластикових пляшок. Пристосування може здатися несерйозним, проте функцію свою виконує справно. Для складання такого саморобного насоса знадобиться пластикова пляшка, кришка якої оснащена пластмасовою прокладкою-мембраною, шланг відповідної довжини і шматок стандартної трубки з діаметром, рівним шийку пляшки. При зануренні шланга вона наповнюється водою, яка утримується клапаном. Якщо шланг періодично опускати в воду, а потім виймати з неї, рідина всередині буде проштовхуватися до виходу;

Саморобна помпа, в якій вода зливається крізь ручку. У даній моделі рідина рухається вгору всередині самого штока, виконаного з ппр-труби, і виходить назовні через отвори ручки. В цьому випадку установка зворотного клапана на торець пластикового рола здійснюється «гарячим» методом: коли кінець труби розігрівається, туди вставляється штуцер, а зверху неостигле з’єднання посилюється за допомогою черв’ячного хомута. На виготовлення поршневої головки йде носова частина. Нагрітий сегмент поміщається в гільзу. Потім краю підрізають за потрібними розмірами;

Готова деталь поміщається на клапан зворотної тяги, де кріпиться муфтою і гайкою. Далі туди вставляється поршень. Робиться верхня заглушка. Вона може бути негерметичною, проте шток повинен переміщатися в ній рівно. На вільному торці труби фіксується перпендикулярний згін, до якого кріпиться шланг.

Даний насос досить надійний, але не дуже комфортний, оскільки володіє рухомою точкою зливу. Отже, оператор не може перебувати далеко;

Спіральні гідравлічні поршні. За допомогою цього дотепного пристосування вода подається на невеликі відстані з річок з плином. В її основі знаходиться карусель з лопатями. Зовні пристрій нагадує водяний млин, для якої рушійною силою є річковий потік.

В якості насоса виступає гнучка труба. Вона закріплюється на колесі за допомогою хомутів у вигляді спіралі. Забірна частина оснащена ковшем (фрагмент труби більшого діаметру).

Головним вузлом тут є трубний редуктор. Це колишній елемент заводського оснащення або частина асенізаторських насосів. По ньому вода надходить в трубопровід. Агрегат розташовується на колісній осі, добротно зафіксованої на нерухомому підставі. Вода піднімається на висоту, рівну розміру самої труби (безпосередньо від забору).

Будівництво водяної помпи самостійно

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Трапляються ситуації, коли придбання магазинної моделі неможливо. Тоді можна спорудити дане пристосування своїми руками.

Для складання конструкції слід запастися:

  • гальмівною камерою;
  • кульками з металу;
  • трубками з міді;
  • епоксидним клеєм;
  • автомобільною камерою.

Керівництво по збірці

Спочатку береться відслужила термін гальмівна камера. Її слід розмонтувати. Всі свердловини заглушаються, крім однієї (вона стане отвором під шток). Зі зворотного боку проробляються отвори під клапани.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

На наступній стадії знадобиться невеликої довжини трубка з міді або латуні (з потужними стінками). Потім необхідно відшукати відповідного розміру металевийКулька. Його діаметр повинен бути більше внутрішнього діаметра. У трубці (до половини її довжини) рассверливается отвір трохи більшого діаметру, ніж сам кулька.

Потім в нього поміщається сам кульку, який фіксується зверху припаяним шматочком дроту. Цей вузол є впускним клапаном. Нижній тиск буде піднімати кульку, відкриваючи отвір, тоді як верхнє закриє його.

Випускний вузол збирається аналогічно. Тут кулька і припаяний дріт розділяється пружиною. Остання під тиском зверху стискається, відкриваючи клапан. Після цього клапани вставляються в лунки і фіксуються епоксидним клеєм.

Після цього слід взяти автомобільну камеру і вирізати з неї мембранний коло, відповідний по діаметру гальмівної камері. У центрі деталі вирізається отвір, до якого з двох сторін додається по шайбі. Сюди вставляється штир / шток з навитої різьбленням і затягується гайками.

Коло монтується до нижньої частини гальмівної камери за допомогою клею. У фіналі верхній і нижній сегменти камери з’єднуються. Шток ж пропускається всередину. Ручна помпа готова. Щоб їй зручно було користуватися, рекомендується забезпечити її ручкою.

Якщо поблизу є невелика водойма, то подібна водяна помпа — це знахідка, що полегшує життя будь-якому городнику або садівникові. Нехитрий по конструкції агрегат здатний забезпечити натиск в межах 4 атм. Переміщаючи протягом доби близько 100 тонн води.

У статті ви знайдете інструкції по збірці оригінальних моделей насосів, які ви зможете зробити самостійно, не маючи специфічних навичок і знань. Вартість наведених моделей мінімальна, а іноді їх можна і зовсім зібрати з підручних матеріалів і відходів домашнього господарства.

Насос для води-річ чи не першої необхідності в заміському домашньому господарстві. Ручні і механізовані помпи також використовуються для перекачування інших видів рідин — палива, розчинників, масел і т.д. Можливість придбати дорогий надійний насос є не завжди, а дешеві моделі ламаються, як правило, в самий невідповідний момент. Ми розглянемо варіанти створення помп з підручного матеріалу і деталей, які знайдуться в кожній майстерні, а їх ринкова вартість просто незначна в порівнянні з новим заводським виробом.

Варіант № 1. Водяний насос для переливу води

Примітивна конструкція для перекачування води, яку можна зібрати за 10 хвилин, послужить зручним підручним інструментом для роботи в саду. Особливо це зручно, коли потрібно багаторазово набирати воду з бочки відрами. По суті, це зворотний клапан, закріплений на трубці з відведенням.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Для виготовлення знадобиться трубка, шланг і кілька шийок від пластикових пляшок в зборі.

Хід роботи:

  1. з пробки виймаємо прокладку і підрізаємо її на 2 мм менше діаметра пробки, залишивши недоторканим сегмент 3 мм.
  2. свердлимо отвір 10 мм по центру кришки.
  3. встановлюємо пелюстка в кришку і вкручуємо обрізане горлечко. Воно притисне залишився сегмент.
  4. вставляємо клапан в трубку-шток і надягаємо «спідницю» з обрізаної пластикової пляшки.
  5. з зворотного кінця надягаємо відвідний шланг.

Цей пристрій приводиться в дію декількома натисканнями по осі штока, коли забірна частина з клапаном занурена у воду. Далі рідина піде самопливом, поки є перепад рівнів. Потім воду можна піднімати, занурюючи шток в бочку.

Це єдиний виріб з «негативною вартістю». При його створенні ви не тільки нічого не витратите (крім часу), але і утилізуєте з користю побутові відходи.

Зворотний клапан своїми руками. Покрокове відео для збірки

Варіант № 2. Проста ручна помпа своїми руками

У цій інструкції ми наведемо приклад системи ручної водокачки, яку можна взяти за основу при створенні стаціонарного водопідйомного поста на свердловині або колодязі.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми рукамиа-класична схема ручної помпи. Б-варіант саморобної помпи з пластикових труб. Схема пристрою: 1-вступний патрубок; 2-зворотний клапан; 3-поршень; 4-зворотний клапан; 5-шток; 6-шток, об’єднаний з відвідним патрубком; 7-слив помпи

Для роботи нам знадобиться:

  1. труба каналізаційна пвх 50 мм з відводами, заглушкою і манжетами-ущільнювачами — 1 м.
  2. зворотний клапан 1/2″ — 2 шт.
  3. труба каналізаційна ппр ø 24 мм.
  4. гума, пари болт/гайка з шайбами ø 6-8 мм.
  5. хомути, згони, фітингові затискачі, інші сантехнічні деталі*.

* конструкція насоса може бути індивідуальною в залежності від наявності запчастин.

Спосіб 1. Злив через ручку

Ця модель найпростіша з домашніх — вода піднімається по штоку поршня, який виконаний з ппр труби і виливається зверху.

  1. відрізаємо трубу ø 50 мм довжиною 650 мм — це основа для гільзи.
  2. робимо кінцевий пелюстковий клапан. Для цього в заглушці свердлимо 8-10 отворів ø 5-6 мм і вирізаємо круглий клапоть з гуми (3-4 мм) під діаметр 50 мм. Закріплюємо клапоть по центру заглушки на клепку або болт (саморіз не підходить!). Пелюстковий клапан готовий.
  3. встановлюємо заглушку в трубу (гільзу) на герметик через ущільнювачі і додатково фіксуємо саморізами через стінку труби.
  1. у трубу ппр (700-800 мм) встановлюємо зворотний клапан. Це можна зробити способом «на гарячу» — розігріти кінець труби і вставити в нього штуцер з клапаном, який повинен пропускати воду в напрямку труби (штока поршня). З’єднання посилити черв’ячним хомутом поки тепле (до охолодження).
  2. головку поршня можна виготовити з відпрацьованої туби від герметика 330 мл, точніше її носової частини. Для цього її потрібно, попередньо нагрів, помістити в гільзу — так головка прийме ідеально потрібну форму і розмір. Потім її слід підрізати і встановити на зворотний клапан послідовно за допомогою муфти із зовнішнім різьбленням або накидної гайки «американки».
  3. вставляємо поршень в гільзу і робимо верхню заглушку. Вона не обов’язково повинна бути герметичною, тільки тримати рівно шток.
  4. на вільний кінець штока (труби) встановлюємо згін 90°. У перспективі на зганяння одягається шланг.

Збірка ручного насоса на відео

Такий насос дуже надійний, але не зовсім зручний — точка виливу води рухлива, до того ж розташована близько до оператора. Його можна дещо видозмінити для зручності.

Спосіб 2. Бічний злив

В гільзу слід включити кутовий трійник 35°. Конструкція ідентична першому варіанту, але в трубі-штоку поршня робимо великі отвори, не порушуючи конструктивну жорсткість, або застосовуємо стрижневий шток. В цьому випадку вода буде надходити в гільзу і підніматися зворотним зусиллям оператора до місця виливу.

Відео водокачки з бічним зливом

Головне достоїнство описаних помп — низька вартість готової конструкції. Ремонт проводиться за кілька хвилин шляхом заміни (або склеювання) «копійчаних» деталей.

Варіант № 3. Спіральний гідравлічний поршень

За цим грізним назвою криється дотепне пристосування для подачі води з річки з плином на невелику відстань. Це пристрій на основі каруселі з лопатями-подобі колеса водяного млина. Карусель приводиться в дію річковим потоком.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Насосом в даному випадку є спіраль з гнучкої труби ø 50-75 мм, закріпленої хомутами до колеса. У забірній частині (ближче до зовнішнього контуру) до неї приєднаний ківш з труби більшого діаметру (150 мм).

Головний вузол — трубний редуктор, по якому вода буде надходити в трубопровід. Його можна взяти з заводського обладнання або асенізаторського насоса. Редуктор знаходиться по осі колеса і жорстко закріплений до нерухомого основи.

Максимальна висота підйому води буде дорівнює довжині труби (від забору), яка цілком занурена у воду під час роботи. Тобто це відстань в плані від точки занурення до точки виходу, яке проходить водозабірний ківш. У момент занурення в трубопроводі утворюється закрита система з повітряними ділянками, і вода проходить по трубі до центру спіралі.

Зрозуміло, такий насос підійде далеко не всім — зрештою, активатором виступає річка. Але для поливу в літній період це прекрасний варіант. Вартість такого пристрою складно передбачити-велике значення має наявність підручного матеріалу.

Відео, як працює спіральний насос

Варіант № 4. Насос з компресора (airlift-ерліфт)

Якщо в господарстві вже є компресор — не поспішати купувати додатково насос. Можна зібрати простий підйомник води буквально з двох труб.

Перша труба служить для подачі води. Для господарських потреб досить буде ø 30 мм. Друга потрібна для подачі повітря з компресора. Діаметр 10-20 мм.

Ккд насоса ерліфт безпосередньо залежить від потужності компресора, глибини занурення і висоти подачі. Він не може перевищувати 70% за

Чем склеить глиняный горшок для цветов. Что нужно для склеивания посуды из фарфора и керамики

Предлагаю немного отвлечься и сделать легенький мастер класс. Давайте создадим декоративную вещь для своего дома или дачи. Помимо украшения придется склеивать разбитый горшок для цветов. Не все это умеют делать, но существует специальный клей для керамической посуды.

Подготовьте необходимые материалы:

1. Разбитый горшок, который необходимо склеить;
2. Клей для керамики;
3. Веревка для того что бы подвесить цветок в горшке;
4. Деревянные шарики для украшения.

Вот так выглядят мои материалы.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Помимо всего нужно приготовить вспомогательные вещи:

— резиновые перчатки что бы не запачкаться;
— деревянные палочки что бы мазать клей;
— золотой блеск для украшения места разлома.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

С самого начала склеим разбитую посудину. Перемешиваем клей и золотой блеск. Делаем это тщательно, а главное быстро.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Намазываем клей по всей поверхности разлома, а сверху, при помощи палочки накладываем дополнительный золотой блеск. Тем самым, мы наоборот выделим трещину и придадим эй элегантный вид.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

По трещине так же сверху мажем золотую мазь.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Подготовьте веревочку, её нужно будет сплести и на неё повесим горшок.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Возьмите деревянные шарики, в дырочку проденьте два края веревки, оставив небольшую петлю.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Продеваем три шарика для красоты.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Связываем края веревочки так, что бы получилась в которую ставим, а затем и вешаем склеенный с цветком.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Вот такой необычный досуг у нас получился. Когда нечего делать чините поломанные вещи и придумывайте новые поделки.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Изо всех даров мира остается только доброе имя, и несчастен тот, кто не оставит даже этого

Йа криворукое дурёхо — уронила крышку от своего глиняного чайника и она раскололась на 2 куска. Задалась вопросом, можно ли ее склеить (чтобы при этом можно было использовать по назначению), или прощай, любимый чайник?

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Нашла вот что:
Как склеить глиняную посуду
Как склеить разбитую глиняную посуду? возьмите негашеную известь, мелко ее разотрите и смешайте с творогом, чтобы получилась густая и вязкая масса. Смазав этой массой кромки разбитой посуды, сложите их, дайте несколько постоять, чтобы масса совершенно высохла.

Цемент для фарфора и фаянса
Для этой цели рекомендуем следующий состав. Берут 125 г свежего, хорошего качества творога и промывают его водой, сильно отжимая до тех пор, пока стекающая вода не станет светлой. Затем творог, промытый таким образом и хорошо отжатый, кладут в фарфоровую ступу, добавляют туда белки от 3 яиц и сок, выжатый из 7-8 головок чеснока. Все это хорошо растирают в ступке, после чего примешивают понемногу мелко истолченную жженую известь до тех пор, пока вся смесь не превратится в крутую твердую массу. В таком виде полученный состав готов к употреблению и хранится в хорошо закупоренной баночке с широким горлом. Чтобы склеить им какой-нибудь разбитый фарфоровый или фаянсовый предмет, небольшое количество его слегка смачивают водой, покрывают им равномерно поверхности излома и, быстро скрепив разбитые части, дают составу полностью высохнуть в темноте. По свидетельствам, склеенные этим составом предметы из фарфора или фаянса хорошо выдерживают огонь и кипяток.

Как склеить фарфор?
Расширенный ответ:
Чтобы склеить разбитый фарфор можно использовать следующий состав самодельного клея: 1 часть измельчённого стекла, 2 части просеянного речного песка и 6 частей силикатного клея (жидкого стекла). Этот клей очень прочный, но место склейки получается очень заметным. Чтобы избежать заметности можно использовать другой состав клея: 1 часть негашеной извести, 10 частей мела и 2,5 части жидкого стекла. Этот клей и нужно готовить заранее, так как после смешивания очень быстро твердеет. Может вполне пригодиться заранее приготовленный клей в составе 1 части скипидара и 2 частей шеллака (по массе). Нужно растопить на медленном огне, к примеру, 50 г скипидара и 100 г светлого шеллака, полученную смесь охладить и разделить на небольшие кусочки. Клей в застывшем виде может храниться долго, а чтобы его использовать, нужно просто разогреть кусочек, нанести клей тонким слоем на склеиваемые поверхности и крепко сжать. Выступивший по шву излишек сразу же удалить. Клей на гипсе позволяет хорошо склеивать разбитые фарфоровые изделия. Для его приготовления нужно жжёный скульптурный или медицинский гипс сложить в насыщенный раствор обыкновенных квасцов и держать 24 ч. После чего высушить, снова прокалить и измельчить. Для склеивания порошок развести водой до консистенции густой сметаны.

Как склеить разбитую керамику?
Расширенный ответ:
Клей для керамики обычно делают одним из следующих способов: 1) растворяют казеин в жидком стекле или силикатном клее; 2) замешивают гипс на яичном белке; 3) на сутки замачивают гипс в насыщенном растворе алюминиевых квасцов, высушивают, размылывают и замешивают на воде; 4) сухой мел размалывают до очень мелкого состояния, практически зубного порошка, затем растворяют в жидком стекле в соотношении по массе 1:4. Третий вариант представляется лучшим для склеивания керамики. Обычно клей затвердевает через 2-3 часа. При приготовлении клея нужно помнить, что все составы должны иметь консистенцию сметаны. Керамические и фаянсовые предметы после склеивания желательно нагреть в духовке до температуры не выше 100°с.

Чем можно склеить фарфоровую посуду?
Первое, что хотелось бы отметить, не стоит склеивать фарфоровые изделия химическими клеящими средствами на основе цианида. Это яд! и если вы склеите чашку или же блюдце таким клеем, то ни в коем случае нельзя будет уже пользоваться данным изделием! цианид будет активно губить ваш организм. Лучше уж выкинуть фарфоровое изделие, нежели склеивать его клеем типа «момент», «слон» …
Чем можно склеить? клей можно приготовить самостоятельно и понадобятся нам алебастр (гипс) и яйцо, вернее только белок от яйца. Итак, белок вливаем в посуду, добавляем понемногу гипса столько, чтобы у нас вышла густая смесь. Внимание: смесь (клей) будет очень быстро застывать, поэтому заранее его не готовят. Размешиваем алебастр в белке, наносим эту массу на места сколов и соединяем половинки битой посуды плотно.
Даём клею самодельному высохнуть и склеить битые части. То есть трогать посуду и пробовать на прочность не стоит в течении двух — трёх часов. Склеенную посуду вытираем, моем и ставим на полочку. Трещины видно не будет.

Чем склеить фарфор
Каждая хозяйка хоть раз разбивала фарфоровую чашку или тарелку. Конечно, разбитую посуду лучше всего выбросить и больше не пользоваться ею. Однако предметы, которые вам очень дороги, представляющие особую ценность можно попытаться склеить.
Чтобы склеить фарфор приготовьте цемент на основе гипса. Добавьте в гипсовый порошок яичный белок, тщательно перемешайте, нанесите на скол и быстро соедините разбитые части (такой цемент очень быстро затвердевает).
Хорошо склеивает фарфор состав из ячных белков и питьевой соды. Взбейте яичные белки в густую пену и поставьте на сутки в прохладное место. Затем отделите отстоявшийся белок и тщательно разотрите его с содой, прибавляя ее до консистенции теста. Нанесите смесь тонким слоем на скол, соедините разбитые части.
Хороший клей для фарфора можно приготовить на основе желатина. Смешайте 25% раствор желатина с уксусной эссенцией в пропорции 1:1, нанесите на скол, соедините отколовшиеся части.

Если вы разбили дорогую для сердца вазу или тарелку, то решить проблему будет достаточно просто. Современные универсальные клея, практически не оставляют видимого шва. Кроме того, используя специальные шпаклевки, можно заделать трещины и сколы на посуде и тем продлить её жизнь.
Причем речь идет не только о фаянсе, так же точно клеится и хорошая керамика.
Для работы используем эпоксидный клей, или супер клей. Подойдет тот же клей супер-момент.
Только обратите внимание на две вещи:
Время фиксации клея, пять минут может не хватить, лучше подбирать эпоксидный клей, с временем схватывания 10 минут.
Цвет клея, в большинстве случаев предпочитают бесцветный, но для ремонта расписной керамики, имеет смысл подбирать оттенок по узору.

Сначала необходимо подготовить склеиваемые поверхности. Если посуда треснула по старой склейке, то необходимо тщательно удалить старый клей, иначе ничего не получится.
Берем палочку с ватой на конце, смачиваем вату растворителем или жидкостью для снятия лака и очищаем сколы.
Промываем фрагменты составом для мытья посуды, хорошо споласкиваем и оставляем до полного высыхания.

Заранее разбираем куда какой осколок подходит и раскладываем части перед собой.
Работать надо быстро, при склеивании у вас не будет времени подбирать детали.

Тонкощі процесу виготовлення водяного насоса. Варіанти збірки саморобного насоса в домашніх умовах ручний насос своїми руками

Тонкой кисточкой, палочкой или зубочисткой,
